Jaká jsou schémata zapojení topení?

Tento článek chci věnovat topným zařízením v nepříliš velkém domě. Teorií bude velmi málo a mnoho specifik. Nebudu psát tak, jak by se mělo, ale jak si myslím, že je správné. Pokud se vám tedy někde zdá, že jsem příliš kategorický, pak mějte na paměti: vyjadřuji pouze svůj osobní názor a jsem připraven o něm diskutovat.

Jak jsem již psal ve svých předchozích článcích na toto téma, domnívám se, že systém vytápění by měl být realizován pomocí dvoutrubkového systému a používat oběhové čerpadlo. Praxe ukázala, že je možné obvod realizovat tak, aby fungoval s vypnutým čerpadlem. To může být velmi důležité, pokud máte časté výpadky proudu. Mimochodem, já mám například v létě dost často výpadky elektřiny, ale v zimě skoro vůbec, a to je dobře, protože je na tom cítit péče místní energetické společnosti, která lidem nedovolí jen tak vymrznout. Ale nechme tyto texty a pojďme ke skutečným schématům. Proč by měl být systém dvoutrubkový? Z několika důvodů je hlavním z nich hospodárnost a druhým hlavním je pohodlí. Pouze dvoutrubkový systém vám umožní doladit teplotu každého radiátoru ve vaší domácnosti instalací speciálních termostatických ventilů nebo běžných ventilů. Použití tohoto nastavení je mimořádně důležité pro úsporu elektřiny, plynu a palivového dřeva. zkrátka něco, co spalujete za účelem výroby tepla. Jak tato úspora funguje? Velmi jednoduché. Nastavíte různé teploty vzduchu v různých místnostech a ušetříte na tom. Je známo, že např. v kuchyni můžete nastavit 19 stupňů, v ložnici 20, v koupelně nebo na toaletě 23. Jsou pokoje, pokoje pro hosty, ve kterých v nepřítomnosti hostů můžete udržovat pouze 10 stupňů tepla. Tato regulace teploty vám umožňuje ušetřit značné peníze.

Jak se liší dvoutrubkový topný okruh od jednotrubkového? Je to velmi jednoduché. Pouze dvoutrubkový systém umožňuje regulovat nebo, aby to bylo jasnější, vypnout jakýkoli radiátor, aniž by se změnila teplota zbývajících radiátorů v systému. Zde je schéma standardního dvoutrubkového topného okruhu. V jednotrubkovém systému se radiátory zapínají postupně a když se vypne jeden radiátor, okamžitě se vypnou všechny ostatní. Jednotrubkový design umožňuje ušetřit na potrubí, ale tím jeho výhody končí, protože neumožňuje ušetřit na palivu, a to je v dnešním životě mnohem důležitější. V jednotrubkovém systému navíc radiátory umístěné blíže kotli topí více, zatímco ty umístěné dále méně. To také není příliš dobré, protože na jednom místě vám bude zaručeně horko a jinde zima. Navíc, aby bylo teplo všude, budete muset kotel topit na maximum, což znamená, že se velmi zahřejí i „první“ radiátory a tam, kde jsou instalovány, bude nadměrné teplo. Jaká úspora! Tímto tedy končím diskuzi o jednotrubkovém schématu a již se k němu nebudu vracet.

Jen poznamenám ještě jeden bod. Existují pokročilejší schémata vytápění s jedním potrubím. Radiátory jsou v nich zahrnuty následovně.

Jednotrubkový okruh s možností nastavení teploty každého radiátoru

Toto schéma není o moc lepší než zapojit radiátory do série, protože ochlazená voda stále končí v hlavním potrubí.

Použití oběhového čerpadla. Takové čerpadlo vám umožňuje vážně ušetřit na potrubí, přesněji na jejich průměru. Čím menší je výškový rozdíl mezi úrovní kotle a úrovní radiátoru, tím větší by měl být průměr potrubí v okruhu bez oběhového čerpadla. V každém případě bez oběhového čerpadla nedosáhneme vysokého průtoku chladicí kapaliny, což snižuje účinnost a účinnost topného systému jako celku. S klesající účinností rozhodně zvyšujeme spotřebu paliva. Nakonec tedy můžeme říci, že použití čerpadla je faktorem úspory. Vícerychlostní čerpadla umožňují regulovat teplotu v celém systému najednou. Při nižších otáčkách čerpadlo čerpá méně vody za jednotku času a spodní část radiátorů je znatelně chladnější než horní. Tím se sníží teplota v celém domě najednou. Čím menší je vytápěná plocha, tím důležitější je toto nastavení upravit, protože to umožňuje ušetřit spotřebu elektrické energie čerpadlem. Zajímavé by mohlo být např. dát na pumpu časovač a snížit její rychlost řekněme ve 23:00, kdy už jsou všichni pod dekami, a zvýšit ji řekněme v 5:30, aby pokoj se již zahřál, než vstal. Nemyslím si, že má smysl kupovat vadné jednorychlostní čerpadlo, zvláště když u čerpadel s nízkým výkonem by rozdíl v ceně neměl být výrazný. Dále budu psát pouze o realizaci schémat vytápění s čerpadly. Ještě se pozastavím nad průměrem trubek.

Čemu byste měli věnovat pozornost ve výše uvedeném dvoutrubkovém schématu?

1. Kotel musí být níže než radiátory.

Tato podmínka je jednou z nejdůležitějších. Pokud chcete vyrobit topný systém, který by fungoval alespoň při úplném vypnutí oběhového čerpadla, jsou nutné dvě podmínky. Prvním je výškový rozdíl, druhým je přítomnost přímého vertikálního řezu od kotle až po nejvyšší bod vašeho vytápění. Říkejme této sekci stoupačka. Pokud se vůbec obejdete bez vodorovných částí, bude to obecně velmi dobré. Pokud se takovým úsekům nelze vyhnout, měly by být buď krátké, nebo mít stoupající sklon. Chcete-li minimalizovat takové oblasti, můžete čerpadlo a expanzní nádobu nainstalovat nikoli na výstup z kotle, ale na jeho vstup. Všechny tyto úvahy ztrácejí smysl, pokud jsme odvedeni od incidentů souvisejících s výpadky proudu. S přihlédnutím k využití čerpadla a nepřetržité dodávce elektřiny bude systém fungovat normálně, i přes výškový rozdíl mezi kotlem a radiátory, výšku stoupačky a podobně. A ještě poslední věc. Bylo by hezké, kdyby stoupačka měla průměr větší než všechny ostatní trubky ve vašem systému. Tato podmínka je povinná, pokud máte naplánováno několik topných větví (šipky v diagramu).

Stoupačka musí mít vhodný průměr

2. Umístění topného kotle.

Při instalaci kotle je třeba zajistit pohodlné vypouštění vody ze systému. Toto vypouštění se obvykle provádí v nejnižším bodě vašeho topení, což je místo, kde zpětné potrubí vstupuje do spodní části kotle. Nejpohodlnější je vypustit vodu do kbelíku. Vodu z kbelíku můžete odčerpat pomocí drenážního čerpadla. K tomu musí být kbelík umístěn pod vypouštěcím ventilem. Radím vám buď postavit kotel na podstavec, nebo udělat prohlubeň pro umístění vědra tam. Pokud to neplánujete, budete muset vodu vylévat do hrnků nebo talířů, což je prostě nepříjemné. Nástěnné plynové nebo elektrické kotle jsou velmi pohodlné, ale mají pouze malý výkon.

Voda z kotle by se měla vypouštět do kbelíku, ne do talíře.

Kromě toho je nutné zajistit připojení systému k přívodu vody přes zpětný ventil. Pokud to neuděláte, jednoduše nebudete moci svůj systém naplnit vodou. Mějte to na paměti. K těmto drobnostem se asi vrátím později.

3. Svahy.

Velmi důležité jsou svahy. Samozřejmě, že v diagramu jsou zobrazeny příliš strmé, ale musí být přítomny. Podél toku kapaliny musí být vytvořeny sklony. Na metr vodorovné topné sekce stačí jen jeden nebo jeden a půl centimetru sklonu. Odchylky jsou potřeba bez ohledu na to, co.

4. Dostupnost bypassu.

Co tady říkám obchvatu? Toto je topný prvek zobrazený červenou tečkovanou čarou. Je potřeba nebo ne? Otázka vlastně není jednoduchá. Je jasné, že pokud tam je, můžete úplně vypnout všechny radiátory systému. Současně se však některé kotle, které, upřímně řečeno, nejsou určeny pro použití oběhových čerpadel, mohou jednoduše přehřát. Zde musíte mít jistotu, že plyn ve vašem kotli lze úplně vypnout. Jedná se především o kotle s automatickým zapalováním. Pokud tomu tak není, pak zůstává otázka nutnosti obchvatu otevřená. Kromě toho existuje nebezpečí, že v případě obtoku se většina vody zacyklí. Opravdu, proč by měla jít voda do radiátorů, když existuje nádherná přímá cesta přes obtok? Zde máme na mysli, že většinou jsou vodorovné úseky otopné soustavy provedeny s trubkami většího průměru a voda samozřejmě poteče tam, kde je volnější, tedy po prstenci a z horního přívodního potrubí bude většina jděte přímo do vratného potrubí a znovu do kotle. Abyste tomu zabránili, musíte na obtoku zajistit ventil, který může vytvořit určitou překážku pro průtok a „tlačit“ vodu do radiátorů. Obtok může být obzvláště důležitý, pokud topný systém používá termostatické ventily. Na jaře nebo v teplé zimě se může stát, že většinu času budou tyto ventily vypnuté. Budu mít za to, že jsem o tomto obchvatu mluvil dost a vy sami budete schopni pochopit, zda jej potřebujete nebo ne. Osobně mám dost špatný kotel, který ale funguje, ventily mám obyčejné a kvůli stáří je už nebezpečné je vypínat, takže je nepravděpodobné, že budu muset někdy vypínat všechny radiátory najednou . Takže bypass absolutně nepotřebuji. Pokud budu někdy předělávat topnou soustavu s novými ventily, prostě nechám nějaký radiátor s ventilem starého typu, tedy ne automatickým, ale ručním.

5. Kam instalovat ventily.

Doporučuji nešetřit na ventilech. Je třeba myslet na to, že se kotel může porouchat a bude nutné jej vypnout. Pokud je pro vás obtížné systém vypustit, musíte kotel chránit ventily s konektory (americké) na vstupu a výstupu. Může být také nutné vyměnit radiátor. Zde byste rozhodně neměli vypouštět celý systém, zejména v zimě. Takže každý radiátor musí mít ventily s konektory na vstupu a výstupu. Zda je ale nutné instalovat ventily na každou topnou větev je složitější otázka. Úplné vypnutí jedné větve se může hodit, pokud například není dokončena, nebo potrubí samotné vyžaduje opravu. Jak je to relevantní, je na vás, abyste se rozhodli. Osobně to pro mě není relevantní. Moje trubky obvykle vedou uvnitř zdí a v chladných zimních měsících nemám v úmyslu zdi bourat.

Pokud jde o samotné ventily, musí být kulové a poměrně spolehlivé. Pro regulaci jednotlivých radiátorů se nejlépe hodí speciální termostatické ventily. Jsou velmi drahé, ale stojí za to peníze. V Evropě jsou všude. Pokud nepoužíváte termostatické ventily, musíte použít běžné ventily, nikoli kulové ventily. Obávám se, že u kuličkových bude těžké jemně regulovat teplotu. Osobně jsem to tak udělal. To mě opravdu mrzí. Fakt je, že časem některé začaly vytékat, jiné zakysaly natolik, že už nešly zapnout. Zkrátka se musíme změnit, a to také není tak snadné.

6. Průměr potrubí.

Při použití oběhového čerpadla již nemusíme používat potrubí velkého průměru. Předpokládejme, že máme topný systém sestávající ze dvou větví. První větev má celkovou délku 40 metrů a zahrnuje 6 zářičů, druhá větev má délku 25 metrů a 3 zářiče. Za těchto podmínek navrhuji provést stoupačku s trubkou o průměru 28 mm. Vezměte prosím na vědomí, že tato trubka vede pouze z kotle do místa odbočení (jako na schématu První odbočka je vedena trubkou o průměru 22 mm, druhá odbočka je vedena trubkou o průměru 18 mm). Z těchto rozvodů se voda dostává do radiátorů potrubím o průměru 15 mm.

7. Jaké trubky použít.

Otázka je velmi složitá. Osobně jsem proti použití kov-plast. Předpokládá se, že tyto trubky spojí kleštinové svorky, které časem začnou prosakovat. Navíc tyto kleštinové svěrky stojí nějaké naprosto neadekvátní peníze. Totéž platí pro měděné trubky a svorky sang. Pro vytápění je lepší použít pájené trubky. V tomto ohledu můžeme použít polypropylenové trubky a měděné trubky pro pájení. Obojí je dobré. Polypropylen má velmi silné stěny, a proto významnou přirozenou tepelnou izolaci. To je dobré. Jsou však příliš silné a vyžadují speciální pájecí zařízení. Tyto trubky se obtížně instalují do stěn. Jasným favoritem je pájitelná měď. Trubky jsou tenké, neusazuje se na nich z vody vápno, dají se perfektně pájet, stačí tavidlo, pájka a plynový hořák (necelých tisíc rublů). Všechny výhody. Obyčejné závitové trubky nepovažuji, protože jejich použití je zastaralé, nepohodlné, nepraktické, nemoderní, krátkodobé, nevzhledné a hlavně drahé. Mimochodem, v Evropě se k pájení používá měď.

8. Co není na schématu.

Ne na diagramu oběhové čerpadlo и expanzní nádrž. Nejsou na schématu z prostého důvodu, že mohou být umístěny kdekoli, kde je to vhodné. Této záležitosti se určitě dotkneme později.

Existuje mnoho typů uspořádání topných trubek. Optimálnost a možnost instalace konkrétního okruhu do značné míry závisí na typu topného systému. Po přečtení tohoto článku se naučíte rozlišovat mezi schématy a naučíte se jejich jasnou klasifikaci.

Můžete také získat bezplatnou konzultaci od našeho specialisty!

ZAPOJENÍ STANDARDNÍHO TOPNÉHO SYSTÉMU

Stoupačka je vertikální potrubí, které vede podél všech podlaží obytného domu. Tímto potrubím je chladicí kapalina distribuována mezi podlahy a jsou k ní připojeny baterie v každém jednotlivém bytě.

Nejběžnější schémata stoupacího systému:

• Spodní rozvod – dvoutrubkový

Potrubí je umístěno v suterénu domu. Baterie jsou připojeny na propojku (představující dvě trubky – přívod a zpátečku), která je uzavřena v horním bodě systému.

• Horní vedení – jednotrubkové

Přívodní potrubí je instalováno v podkroví a výtlačný okruh prochází suterénem.

• Zapojení rozdělovače – dvoutrubkové

Na společnou stoupačku je napojen rozvodný hřeben společný pro jedno podlaží. Z ní do každého bytu vede přívodní a zpětná cesta samostatným okruhem.

Další schémata zapojení pro stoupací systém:

V bytových domech existují různé varianty spodní a horní elektroinstalace. Oba typy mohou být buď dvoutrubkové nebo jednotrubkové. A zapojení kolektoru lze okamžitě provést pomocí radiálního okruhu.

Více o všech typech rozvodů stoupaček v bytě, jejich výhodách a nevýhodách se dozvíte v následujícím článku.

ZAPOJENÍ INDIVIDUÁLNÍHO TOPNÉHO SYSTÉMU

Byty s autonomním vytápěním jsou vybaveny vlastním topným kotlem. Voda ohřátá v kotli vstupuje do topných zařízení. Rovnoměrnost distribuce do značné míry závisí na schématu, podle kterého je topný systém instalován.

Nejběžnější schémata autonomních systémů:

Chladicí kapalina je dodávána a odváděna jedním potrubím. Topná zařízení jsou zapojena do série za sebou. Nejlevnější schéma instalace má řadu omezení. Například neexistuje možnost instalace podlahy vyhřívané vodou.

Z kotle vedou dvě potrubí k topným zařízením – přívod a odvod.

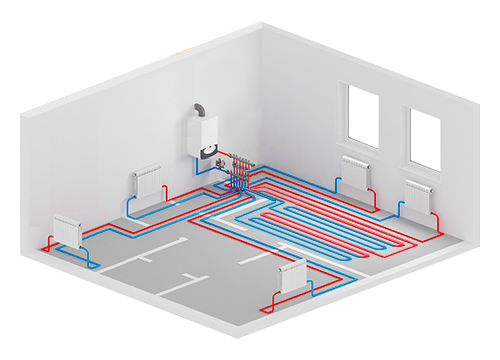

S tímto schématem fungují všechna zařízení nezávisle na sobě. Na společné potrubí je připojen rozdělovač, ve kterém je pro každé topné zařízení zajištěn samostatný okruh.

Jaké schéma zvolit při výměně individuálního vytápění v bytě?

Radiální vedení zpravidla poskytuje největší komfort a snadné použití. Chcete-li však odpovědět na otázku – co je pro vás to pravé, měli byste důkladně porozumět vlastnostem každého schématu. Více se dočtete v dalším článku.

KRITÉRIA PRO VÝBĚR SCHÉMATU VYTÁPĚNÍ V BYTĚ

Pojďme si nastínit hlavní kritéria pro výběr kabeláže:

1. Typ vytápění v bytě – stoupací nebo individuální.

• Individuální vytápění umožňuje instalovat vytápění podle libovolného schématu.
• U systému stoupaček budete muset začít od základního schématu.

Pokud je vytápění bytového domu jednotrubkové nebo dvoutrubkové, jste omezeni odpovídajícím schématem.
Pokud je vytápění distribuováno pomocí kolektorového okruhu, máte na výběr: opustit dvoutrubkový okruh, nebo jej předělat na radiální.

Jednotrubkové zapojení vyžaduje 1,5 – 2krát méně trubek a komponentů než dvoutrubkový obvod. Tato možnost je nejekonomičtější.
Radiální okruh je nejdražší, jeho instalace vyžaduje 3-4krát více potrubí než jednotrubkové vedení. Dále budete muset zakoupit rozvodný hřeben, rozdělovací skříň, oběhové čerpadlo a další komponenty.

3. Instalace vodou vyhřívané podlahy

Pro instalaci vyhřívaných podlah je vhodná dvoutrubková a nosníková konfigurace.

4. Úroveň komfortu v bytě

• Možnost regulace teploty v místnostech.
• Maximální automatizace.

Okamžitě udělejme výhradu, že jednotrubkový systém má mnoho omezení a je v současné době zastaralý. Jeho použití je vhodné, pokud není možné realizovat jiný typ elektroinstalace nebo s extrémně omezeným rozpočtem.

Dvoutrubková elektroinstalace s čerpadlem umožňuje instalovat termostaty, můžete řídit přenos tepla.
Zapojení rozdělovače umožňuje nezávisle nastavit teplotu pro každé zařízení nebo místnost. A automatizace závislá na počasí vám ušetří ruční úpravu dodávky tepla. Kromě toho je přítomnost takových systémů faktorem významných úspor díky optimalizaci spotřeby zdrojů.
