Schody pro studny – typy, materiály a způsoby instalace

Veškeré inženýrské sítě, ať už se jedná o vodovod, topení nebo kanalizaci, jsou vedeny různými způsoby, včetně podzemí. Kolektory jsou instalovány v místech, kde jsou instalovány ohyby a další zařízení. K údržbě systému potřebuje technik žebřík, aby se dostal dolů do studny.

druhy

1. Přenosný. Velmi pohodlný typ žebříků. Hloubka dolu je různá, například kanalizační kolektor dosahuje 8 – 10 metrů. V souladu s tím musí být délka žebříku vhodná. V případě kanalizace není potřeba neustále sjíždět a kontrolovat zařízení. To platí i pro některé další komory a kolektory. Přenosné a mobilní štafle jsou vhodné, pokud potřebujete sestoupit do dolu maximálně jednou za dva měsíce. Vhodná délka bude 1 – 5 metrů, šířka stupňů je standardní, 35 centimetrů. Hmotnost závisí na materiálu.
2. Stacionární. Instaluje se ve fázi výstavby zdroje, délka je neomezená. Mohou být vyrobeny individuálně pro každou hřídel. Vše závisí na hloubce kolektoru, která se bude pohybovat od 20 do 150 kg. Šířka stupňů je 35 – 45 centimetrů. Výrobní materiály: kov, dřevo, kompozity.
3. Skládací. Nejčastěji z lehkých slitin, jako je hliník. To je způsobeno potřebou kompaktního umístění mimo studnu a snadným přesunem na místo uložení. Skládací žebřík je přenosné zařízení. Délka jednoho sektoru je 1,5 – 2,5 metru. V rozloženém stavu může dosáhnout 6 metrů. Celková hmotnost cca 20 – 25 kg.

Možnosti sestupu

Voda z vodovodu

Pro studnu byl určen odvodňovací žebřík VL-2. Vyrobeno z kovu nebo nerezové oceli, s povinným upevněním na hrdlo kolektoru a jeho stěny.

Parametry uvedené v SNiP: délka 182 cm, šířka 48 cm, hmotnost 20 kg. Nahoře jsou speciální háčky, které se přichytí k okraji studny. Po celé délce jsou instalovány další prostředky pro připevnění žebříku ke stěnám kolektoru.

Kanalizace

Prostředí uvnitř kanalizace je vždy agresivní. Výpar z odpadních vod procházejících potrubím zůstává v šachtě a hromadí se zde.

Přečtěte si také: Výpočet vodovodního potrubí: kompletní průvodce výběrem, všechny technické vlastnosti

Stálá vlhkost má navíc škodlivý vliv na kovové výrobky. Proto instalují konstrukci speciálního tvaru a speciální úpravy stupňů. Je o něco širší než obvykle a má zaoblený tvar. Kromě toho jsou schůdky rozmístěny přes dvě přihrádky.

Délka jeden metr, šířka 50 – 60 cm Jeho zvláštností jsou tři lineárnosti. Tři vertikální vodítka, na kterých jsou stupně namontovány, poskytují mírný ohyb a umožňují přitlačit produkt ke stěnám prstenců studní.

Se zábradlím

GOST reguluje vlastnosti výroby schodů pro tepelné komory a topné body označené L-15. Schůdky jsou vyrobeny z úhlu 50 x 50 mm, jako podpěry jsou použity nevlnité kování. Je připevněn k horní části komory a jejím stěnám.

Zvláštnost spočívá v nakloněné poloze instalovaného žebříku. Úhel náklonu 35 – 40 stupňů. Délka závisí na výšce tepelné komory. Konstrukce je vyrobena pouze z kovu se speciální antikorozní úpravou.

s podložkou

Používá se ve stoce, když průměr potrubí na dně studny neumožňuje pracovníkovi slézt a postavit se na dno. Ve spodní části žebříku, připevněného ke zdi, je malá plošina. Po spuštění se na něj může pracovník postavit a vykonávat práci, aniž by se dotýkal dna.

Druhý bod: při použití plošiny můžete v případě potřeby otáčet žebříkem uvnitř komory. Například v topné jednotce není vždy dostatek místa pro instalaci zařízení, takže žebřík může spočívat na něm. Právě na tomto místě je platforma instalována.

Materiály pro výrobu

• Nejběžnější jsou kovu štafle pro studny na vodu. Kov je spolehlivý materiál, je odolný a pevný. Při správném ošetření vydrží ocelové schodiště při instalaci velmi dlouho, je třeba jej natřít antikorozním nátěrem v několika vrstvách. Mezi nevýhody patří nízká mobilita a velká hmotnost konstrukce. I ten nejmenší výrobek bude vážit asi 20 kg.
• Dřevěný žebříky pro studny se v průmyslovém měřítku nepoužívají. Neuvidíte je od zaměstnanců vodáren a teplárenských sítí. V soukromém domě nebo venkovském domě jej samozřejmě můžete nainstalovat do studny, ale musíte si uvědomit, že důl je vždy vlhký a mokrý, takže strom brzy hnije a zhroutí se. Výhodou je snadná výroba a minimální cena materiálu. Nevýhodou je křehkost produktu a křehkost.
• Lano žebřík pro komory a studny. Často slouží k dočasné návštěvě dolu, jeho kontrole nebo opravě havarijního zařízení. Plusem je absolutní mobilita takového produktu, mínus nespolehlivost a nestabilita během provozu.
• nerezová ocel – poměrně drahý způsob, jak zajistit pohodlný a spolehlivý přístup, ale díky odolnosti vůči agresivnímu prostředí vydrží nerezový žebřík déle než samotný kolektor.

Jak to udělat sám

Kov

1. Budete potřebovat roh a kování bez zvlnění.
2. Měříme hloubku studny, to bude výška vertikálních vodítek.
3. Roh se měří bez zohlednění háčků v horní části žebříku. Odřízneme naši velikost a položíme rovnoběžné rovné čáry na rovnou základnu.
4. Po kontrole úhlopříček, abychom se ujistili, že obdélník je rovný, nakreslíme kroky. Vzdálenost mezi nimi je 350 mm. Vezmeme výztuž a uděláme polotovary pro kroky.
5. Délka každého je 35 – 45 centimetrů. Výztuž nařezáme na míru pomocí brusky.
6. Nyní jsou obrobky rozloženy podél vodítek a upevněny na místě pomocí ručního obloukového svařování.

Je důležité, aby se: svařování je nejspolehlivějším způsobem připevnění schůdků a držáků k vedení.

Poté se přivaří háčky vyrobené ze stejné výztuže tak, aby se daly zaháknout na okraj prstence nebo na víko.

Kov musí být ošetřen základním nátěrem v několika vrstvách a poté natřen antikorozním nátěrem. Pokud je rez, je třeba ji vyčistit až k základně.

Dřevěný

Žebřík pro studnu vyrobený ze dřeva je jednodušší na výrobu.

1. Budete potřebovat dřevěný trám 50 * 50 mm. Z toho uděláme vodítka i kroky vlastníma rukama.
2. Blok odřízneme pilkou na železo a také položíme na rovnou plochu.
3. Po změření obdélníku nakreslíme kroky 30-40 centimetrů od sebe, ale odřízneme je 30-35 cm od sebe.
4. Příčníky položíme podle značení a vše připevníme vruty do dřeva se vzácnými řezbami.

Je důležité, aby se: Kroky nemůžete upevnit hřebíky, blok může prasknout a zlomit se.

Dřevěný žebřík není nahoře zajištěn háky jako kovový. Připevňuje se pouze po délce vodítek.

Pro prodloužení životnosti stromu je konstrukce ošetřena speciálním roztokem proti plísním. Běžný antikorozní nátěr zde nepomůže. Strom se nejprve pokryje plísní z vlhkosti a teprve potom hnije.

Dřevěné i kovové štafle mají možnost instalace plošiny. Měl by být pevný nebo s malými otvory.

• U kovového žebříku svařte čtverec z rohu a umístěte jej na požadované místo na schodech.
• Celou konstrukci svaříme. Na základnu plošiny je umístěn plech nebo drážka, rovněž zajištěná svařováním.
• Na dřevěné plošině je vše téměř stejné. Čtverec 10 x 10 cm je sestaven a přišroubován ke schodům pomocí samořezných šroubů nebo překližky jsou hozeny nahoře.

Vše je ošetřeno speciálními roztoky. Další podpěry jsou připevněny k dřevěným plošinám k podlaze nebo stěně studny.

Zábradlí se nevyrábí na celou délku schodiště, pouze po pracovní plochu. Obvykle je výška 1,5 – 2 metry. Při instalaci zábradlí byste si měli pamatovat, že v tomto případě je žebřík namontován pod úhlem, což znamená, že schody budou muset být širší. V kovové konstrukci můžete spojit dva rohy k sobě a schod bude dvakrát širší. Vyrábíme dřevěné příčky ze stejného spárovaného dřeva a navíc je připevňujeme k vodicím lištám na třech místech.

lano

Schůdky pro studny, do kterých není nutné sestupovat častěji než jednou za měsíc, mohou být vyrobeny z lana a dřevěných nebo kovových schůdků. Je pojízdný, lze jej po dokončení prací vyjmout z kolektoru a uskladnit v garáži.

Připravte si horolezecký provázek.

• Schody jsou vyrobeny ze dřeva 10 * 10 cm a 35 cm dlouhé.
• Řezali jsme dřevěné přířezy dlouhé 40 cm.
• V každém kroku je na obou koncích vyvrtán otvor o průměru rovném tloušťce lana.
• Provázek se na konci sváže a rozdělí na dvě části. V každém vodítku je upleten ještě jeden uzel ve stejné vzdálenosti od středu. První krok navlékneme oběma způsoby. Protáhněte na uzel a nahoře uvažte další.
• Po 35 centimetrech uvážeme další uzel a provlékneme druhý krok. Vzniká tak postupně lanová verze pro sjezd.

Jak správně nainstalovat a zajistit konstrukci

• Kotevní šrouby do železobetonového prstencového plechu nebo cihlové stěny komory. V tomto případě jsou podlouhlé výstupky připevněny k žebříku směrem ke stěně s ohyby na koncích. V ohybech jsou vytvořeny otvory pro šrouby.
• Shora na desku nebo přes okraj stěny studny připravenými háky a zajištěnými k žebříku.
• Na dno kolektoru, jeho šíření pomocí šroubových hromad.
• Odnímatelné konstrukce není nutné zajišťovat.

Betonové šachty jsou důležitou součástí mnoha domácností a komerčních staveb. Slouží k uchovávání vody, kterou lze využít k různým účelům. Betonové šachty v průběhu času vyžadují údržbu a čištění, aby byla zajištěna jejich dlouhá životnost a efektivní provoz. Přístup na dno betonové studny vyžaduje speciální vybavení, jako jsou vycházkové konzoly nebo kovové žebříky.

V tomto článku probereme význam těchto komponentů při údržbě a čištění betonové studny.

Instalatérské a kanalizační schůdky

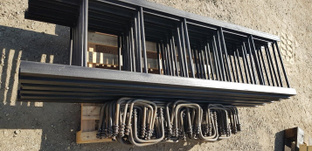

Kovový žebřík je nedílnou součástí vodovodních a kanalizačních studní. Žebřík se používá pro přístup k betonové studni a také pro provádění technických prací.

Kanalizační a vodní žebříky jsou odolné a jednoduché konstrukce, ideální pro instalaci do železobetonových a zděných studní.

Kovové štafle se instalují na konzoly umístěné ve vzdálenosti 100 mm od stěny betonového prstence. Vodítka jsou navržena s použitím úhlu 50 x 50 mm a mají schody široké 300 mm.

Pro bezpečnou a efektivní kontrolu a údržbu studny je nezbytné mít spolehlivý a bezpečný způsob, jak se do studny dostat. Jedním z populárních řešení pro tento účel je ocelové schodiště, které je navrženo v souladu s Album: Standardní designová řešení 901-09-11.84, Album V „Building products“.

Sortiment ocelových schůdků pro studny dle TPR 901-09-11.84, šířka 500 mm:

U kanalizačních studní se používají schůdky v souladu s Album: Standardní konstrukční řešení 902-09-22.84, Album VII „Stavebnictví“.

Nomenklatura ocelových štaflí pro studny podle TPR 902-09-22.84

Kovové žebříky splňují normu a zajišťují bezpečný přístup k kanalizačnímu zařízení uvnitř studny. Mají také vysokou pevnost a odolnost proti korozi, což zajišťuje jejich životnost a spolehlivost v provozu.

Pojezdové držáky MH-1

Pojezdové konzoly MH-1 jsou důležitou součástí vodovodních a kanalizačních šachet, které hrají klíčovou roli při zajišťování stability a bezpečnosti těchto konstrukcí. Pojezdové konzoly MH-1 jsou instalovány uvnitř betonové studny, jsou uspořádány v souladu se standardní řadou 3.900.1-14.1.

Jedním z klíčových faktorů, který je třeba vzít v úvahu při umístění pochozích držáků, je výška, ve které by měly být umístěny. Podle standardní řady by měly být pojezdové konzoly umístěny ve výšce 250-350 mm od dna studny. Tím je zajištěno, že jsou umístěny tak, aby poskytovaly spolehlivý a snadný přístup.

Při umístění pojezdových konzol je důležité zvážit, zda je požadováno jednořadé nebo dvouřadé uspořádání. V jednořadém uspořádání jsou konzoly uspořádány v jedné vodorovné řadě. Ve dvouřadém uspořádání jsou pojezdové konzoly namontovány paralelně k sobě.

Standardní řada stanoví, že osová vzdálenost mezi svislými řadami konzol by měla být od 270 do 310 mm.

Stanovení potřebného počtu konzol pro kanalizaci nebo studnu zahrnuje rozdělení výšky pracovní části studny roztečí konzol, která je obvykle 300 mm.

Držáky chodítek a kovové štafle jsou vyrobeny z vysoce kvalitní oceli a jsou navrženy tak, aby obstály ve zkoušce času a poskytovaly odolné řešení pro dobrý přístup.

Výhody kanalizačního štafle a pojezdové konzoly MN

Kanalizační žebříky a pojezdové konzoly MN mají řadu výhod, jako například:

• Kanalizační štafle a pochozí konzoly jsou schopny odolávat mechanickému zatížení, změnám teploty a vlhkosti.
• Kanalizační žebříky a pochozí konzoly jsou spolehlivé a mají dlouhou životnost a zajišťují odolnost.
• Kanalizační žebříky a vycházkové konzoly jsou navrženy tak, aby se daly snadno používat a umožňovaly lidem snadno lézt nahoru a dolů.
• Kanalizační žebříky a vycházkové konzoly se snadno instalují do RC kroužků, což šetří čas a námahu.
• Kanalizační žebříky a chodníky zajišťují ochranu a bezpečnost pracovníků.
• Kanalizační žebříky a pochozí konzoly jsou vyrobeny z vysoce kvalitní oceli se silnými 2,5 cm silnými tyčemi, které zajišťují pevnost a pružnost.
• Kanalizační žebříky a pochozí konzoly jsou odolné proti korozi, což je zásadní pro prevenci opotřebení a zachování jejich funkčnosti.
• Kanalizační schůdky a podpěry splňují GOST a další předpisy.

Závěr

Závěrem lze říci, že MH pojezdové konzoly a kovové žebříky jsou nejdůležitějšími součástmi betonové studny. Poskytují bezpečný a snadný přístup ke dnu studny, což usnadňuje a zefektivňuje údržbu a čištění. Správná instalace zajistí dlouhou životnost a výkon.
