Jaký typ výztuže podlahy by měl mít?

Každá budova je postavena z betonu. K vyztužení se používá drátěná síť nebo armovací klec. Běžné jsou monolitické podlahy, jejichž tvorba zahrnuje lití betonové malty do bednění instalovaného mezi nosné podpěry. Pro zvýšení nosnosti je nutné betonovou desku zpevnit. Za tímto účelem se provádí dodatečné vyztužení podlahových desek, které musí splňovat požadavky projektu. Je důležité provést výpočty s přihlédnutím ke vzdálenosti mezi stěnami, vybrat množství a průměr výztuže.

Co je výztuž monolitické desky?

Společným prvkem bytových a průmyslových objektů je monolitická podlaha, k jejímu zpevnění se používá velkoprůměrová výztuž. Pro spojení prvků výztužné mřížky nebo prostorového rámu se nedoporučuje používat svařování, které oslabuje konstrukci. Spoje tyčí je nutné svázat žíhaným drátem. Část monolitu vyztužená výztuží je schopna nést značné zatížení. Výztuž podlahy je soubor opatření ke zpevnění betonové konstrukce.

Pořadí akcí je následující:

1. Nejprve se vypracuje projekt a provedou se výpočty výztuže s přihlédnutím k rozměrům podlahy a velikosti působících sil. Na základě výpočtů je vyvinut zesilovací obvod.
2. Po přípravě panelů je bednění instalováno mezi hlavní stěny. Při montáži bednící konstrukce se instalují nosné prvky, které zvyšují nosnost bednění.
3. Dále jsou přířezy řezány, rám je svázán a instalován do bednění panelů. Výroba a montáž kovových konstrukcí se provádí podle předem vypracované projektové dokumentace.
4. V konečné fázi se do bednění nalije betonová malta. Po betonáži se vytvořená betonová hmota zhutní. Pro normální vytvrzení je beton pravidelně navlhčen.

Při vývoji schématu výztuže pro betonovou desku se plánuje instalace dalších ocelových tyčí v problémových oblastech:

• v oblastech styku mezi monolitickou deskou a nosnými sloupy, hlavními stěnami a obloukovými konstrukcemi;
• v oblastech soustředěného úsilí spojeného s instalací topných zařízení, těžkého nábytku nebo masivního vybavení;
• podél obrysu výstupních otvorů do horních pater a také kolem otvorů pro ventilační potrubí a potrubí pro odvod kouře;
• ve střední části betonové desky, která je jednou z nejvíce oslabených oblastí podlahy.

Aby se zabránilo korozním procesům, je výztužná mřížka umístěna na speciálních podpěrách uvnitř betonové hmoty, která nedosahuje povrchu 30-40 mm. S přihlédnutím k tomuto faktoru jsou zvoleny délky prutů a zajištěna nehybnost nosné konstrukce při betonáži. Pomocí armovací technologie lze snadno zajistit zvýšené pevnostní vlastnosti betonové podlahy a také její dlouhou životnost.

Jak správně vyztužovat – požadavky na zpevnění betonové desky

Vyztužení monolitické podlahové desky je odpovědný proces, jehož realizace podléhá souboru požadavků.

Při provádění prací na vytváření železobetonové podlahové konstrukce dodržujte následující doporučení:

• Ke spojení ocelových tyčí použijte vázací drát o průměru 1,2-1,6 mm. Použití elektrického svařování je nepřijatelné z důvodu narušení kovové konstrukce ve spojích;
• zajistit požadovanou tloušťku betonové podlahové hmoty ve vztahu ke vzdálenosti mezi hlavními stěnami. Tloušťka železobetonové konstrukce je 30krát menší než vzdálenost mezi podpěrami. V tomto případě je minimální tloušťka desky nejméně 15 cm;
• položte prvky kovového rámu s ohledem na svislé rozměry stropu. Při minimální tloušťce desky se výztuž pokládá v jedné vrstvě. Pro tloušťky větší než 15 cm proveďte zesílenou výztuž ve dvou vrstvách;
• K vyplnění bednění použijte betonovou směs s označením M200 nebo vyšší. Beton těchto značek má dobré výkonové charakteristiky, je schopen odolat značnému zatížení a je cenově dostupný;
• použijte výztužné tyče o průměru 0,8-1,2 cm pro vytvoření ocelové mříže Při provádění výztuže ve dvou vrstvách použijte zvětšený průřez kovového profilu ve spodní řadě. Je možné použít zakoupené pletivo;
• postavte konstrukci bednění z hoblovaných desek nebo překližky odolné proti vlhkosti. Pečlivě utěsněte spoje. Pro zpevnění bednění použijte dřevěné sloupky o průměru do 20 cm nebo teleskopické kovové sloupky.

Dodržení těchto požadavků při provádění výztužných opatření zajistí pevnostní charakteristiky konstruované podlahy.

Dodatečné vyztužení podlah – výhody a nevýhody

Potřeba zpevnění betonových podlah souvisí s vlastnostmi betonu. Betonová hmota je schopna odolat zvýšenému tlakovému zatížení, je však citlivá na tahové síly a vliv ohybových momentů. Beton není schopen sám tlumit zatížení a vyžaduje dodatečné vyztužení. Pro kompenzaci tahových sil a zachování celistvosti železobetonových konstrukcí se provádí dodatečné vyztužení podlahových desek.

Betonová deska, jejíž pevnost je zvýšena díky dodatečné výztuži, je spolehlivou konstrukcí s řadou výhod. Hlavní výhody:

• dlouhá životnost. Díky zvýšené bezpečnostní rezervě se životnost železobetonové konstrukce počítá na desetiletí;
• absence tupých švů, stejně jako hladký povrch stropů a podlah. Není třeba provádět drahé a pracné dokončovací práce;
• snížená hmotnost monolitické podlahové konstrukce oproti zakoupeným železobetonovým panelům. To výrazně snižuje zatížení základu;
• zvýšené pevnostní vlastnosti. Kombinace vlastností ocelové výztuže a betonu umožňuje zvýšit pevnost podkladu a zajistit jeho celistvost při zvýšeném zatížení;
• zvýšená spolehlivost železobetonových konstrukcí. Odolnost vůči zatížení působícím v různých směrech je dosažena prostřednictvím vyztužení. Vyztužené podlahy jsou schopny unést 0,5 až 0,8 tuny na metr čtvereční plochy;
• požární bezpečnost. Použití nehořlavých stavebních materiálů zajišťuje požární odolnost konstrukce. Kamna jsou schopna udržet svou celistvost po dlouhou dobu pod vlivem zvýšených teplot a otevřeného ohně;

• snížené náklady ve srovnání s použitím standardních panelů pro vytváření podlah. Náklady na výstavbu monolitické podlahy jsou výrazně nižší ve srovnání s podobnou prefabrikovanou konstrukcí;
• není třeba používat speciální zvedací zařízení a lanoví. K vytvoření monolitické desky není nutný jeřáb;
• rovnoměrný přenos sil z monolitické desky na nosné stěny budovy nebo nosné sloupy. V důsledku vyrovnání zatížení se snižuje pravděpodobnost vzniku trhlin.

Mezi další výhody je třeba poznamenat možnost nalití nestandardní konfigurace stropu. To umožňuje výstavbu budov různé úrovně složitosti s nestandardními dispozicemi. Závažnou výhodou je možnost vytvářet mezipodlažní otvory a komunikační otvory ve fázi betonáže.

Kromě výhod existují také slabé stránky:

• zvýšená pracnost provádění činností pro montáž výztužného rámu;
• delší trvání procesu hydratace cementu a tím i zisk provozní pevnosti betonu.

Profesionální stavitelé často upřednostňují monolitické podlahy, které jsou spolu s těmito výhodami odolné vůči vysoké vlhkosti a spolehlivě odhluční místnost.

Jaký materiál se používá pro výrobu vyztužených podlahových prvků

Pro vytvoření vyztužených podlah jsou zapotřebí následující stavební materiály:

• betonová směs z cementu M300, jemného písku a drceného kamene střední frakce;
• ocelové tyče s vlnitým povrchem, vyrobené z betonářské oceli třídy A4.

Budete také potřebovat následující materiály, nástroje a vybavení:

• žíhaný drát pro spojování výztužných tyčí;
• speciální zařízení pro vázání výztuže;
• překližka nebo desky odolné proti vlhkosti pro výrobu bednění;
• zařízení pro ohýbání výztužných polotovarů;
• bruska nebo speciální kleště na řezání tyčí.

Nezapomeňte si připravit svinovací metr, kterým provedete potřebná měření.

Počítáme monolitickou desku pro zvýšené zatížení

Výpočet pevné železobetonové desky se provádí na základě dříve vyvinutého diagramu s přihlédnutím k požadavkům stavebních předpisů a předpisů.

Na základě výsledků výpočtu jsou určeny následující charakteristiky:

• tloušťka železobetonové podlahy;
• rozsah výztuže a počet řad výztuže.

Zastavme se u každého typu výpočtu zvlášť.

Jak se vypočítá tloušťka betonové desky?

Určete tloušťku tvarované železobetonové podlahové konstrukce pomocí následujícího algoritmu:

1. Změřte vzdálenost mezi nosnými stěnami.
2. Výslednou hodnotu vydělte 30.
3. Výsledek vynásobte bezpečnostním faktorem 1,2.

Například pro stavbu se vzdáleností hlavních stěn 600 cm bude tloušťka desky: 600:30×1,2=24 cm Při navrhování zatěžovaných konstrukcí je vhodné svěřit výpočty specialistům, kteří budou vzít v úvahu všechny nuance.

Počítání počtu řad výztužných tyčí

Počet úrovní výztuže je určen v závislosti na tloušťce podlahy:

• jednovrstvá výztuž je povolena s minimální tloušťkou železobetonové konstrukce rovnou 150 mm;
• dvouúrovňový výztužný rám se zkonstruuje, když se tloušťka podlahy zvýší nad stanovenou hodnotu.

Průměr horní a spodní výztuhy je 8-12 mm. Při spojování tyčí se vytvoří mřížka s buňkami ve tvaru čtverce o straně 200-400 mm.

Návrh a kresba horního patra

Konstrukčně je monolitický strop prefabrikovaná konstrukce ze značkového betonu, uvnitř které je umístěna elektrická síť. Schéma vyztužení pro monolitickou podlahovou desku je vyvinuto ve fázi návrhu.

Obsahuje následující informace:

• rozměry výztužné mřížky;
• velikosti a průřezy výztužných tyčí;
• profil použitých tyčí;
• způsob připojení výztuže;
• vzdálenost mezi výztužnými tyčemi;
• konstrukční vlastnosti výztužného pásu.

Na základě diagramu se vypočítá množství stavebního materiálu a naplánuje se sled stavebních činností.

Dodatečné vyztužení podlahových desek – přípravné činnosti

Při plánování, jak vyztužit monolitickou desku, byste se měli pečlivě připravit na práci:

1. Proveďte pevnostní výpočty.
2. Vytvořte zesilovací obvod.
3. Určete potřebu stavebních materiálů.
4. Připravte si materiály a nástroje.
5. Vyřízněte výztužné polotovary.
6. Připravte panely pro montáž bednění.

Je třeba věnovat pozornost přípravě betonového roztoku v požadovaném objemu.

Příklad vyztužení monolitické podlahové desky

Podívejme se, jak správně vyztužit monolitickou desku na příkladu podlahy pro budovu o rozměrech 6×6 m s tloušťkou železobetonové plošiny 0,24 m.

Postup:

1. Sestavte bednění panelů.
2. Utěsněte trhliny.
3. Odřízněte výztuž.
4. Dvoupatrovou mřížku přivažte k buňce 20×20 cm.
5. Nainstalujte rošt do bednění na speciální stojany.

Po dokončení těchto operací nalijte beton.

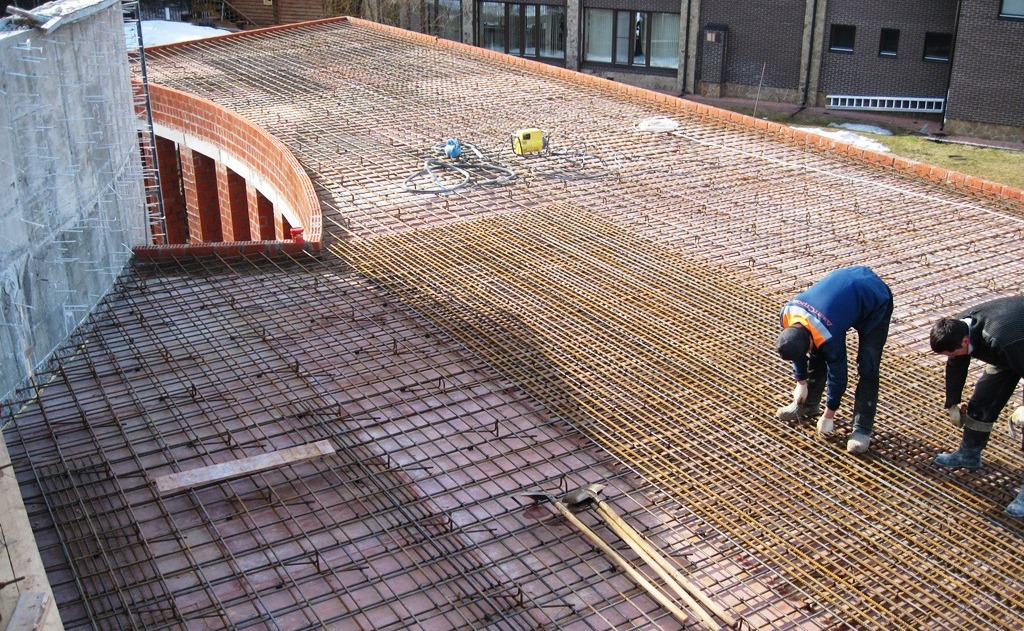

Jak vyztužit podlahovou desku – pokyny krok za krokem

Výztuž desky je kritická operace prováděná podle následujícího algoritmu:

1. Výztužné polotovary nařežte na požadované velikosti.
2. Svažte elektrickou síť nižší úrovně.
3. Umístěte jej s mezerou 30-40 mm k povrchu bednění.
4. Bezpečně upevněte svislé tyče.
5. Přivažte k nim výztuž horní úrovně.

Pro zajištění pevné fixace prvků použijte pletací zařízení. Po zajištění nehybnosti výztužného rámu pokračujte k betonáži.

Sčítání

Když víte, jak vyztužit podlahovou desku, je snadné udělat práci sami a ušetřit peníze. Je důležité provést výpočty správně a dodržovat technologii.
