Jak dlouhá má být střecha?

Poměr výšky střechy k výšce stěn. Etapa č. 2: jak vysoká by měla být střecha vzhledem k domu?

V první fázi výpočtů jsme získali přípustné hodnoty sklonu a podle toho i výšku střechy. Pokud je například šířka domu 10 m a úhel sklonu svahů by měl být 25-45°, výška střechy by měla být v rozmezí od 2,33 m do 5 m. Co dělat dále? Doporučujeme použít pravidlo zlatého řezu.

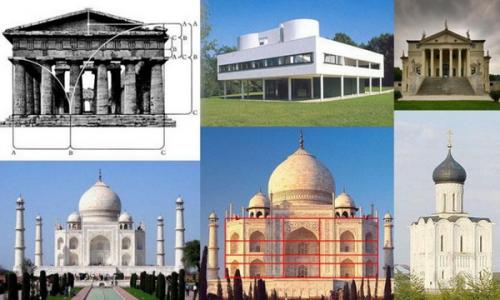

Zlatý řez je oficiálně nejkrásnější poměr na světě, který se rovná 62/38 nebo přesněji 1,618. Tento podíl se vyskytuje všude v přírodě, používali ho slavní umělci a, což je důležitější v našem případě, architekti, aby vytvořili svá mistrovská díla.

Jak využít princip zlatého řezu v soukromé výstavbě? Je to jednoduché: poměr výšky střechy k výšce domu by měl být 38 %, respektive 62 %. V tomto případě bude střecha vypadat proporcionálně a nebude viset nad domem. Ideální je přesně zachovat tyto proporce střechy vzhledem k domu, ale malé nesrovnalosti jsou přijatelné.

Uveďme příklad. Řekněme, že máme budovu, jejíž výška podlahy je 3 m. Dalších přibližně 0,5 m je na základně. Jaká by měla být v tomto případě výška střechy vzhledem k domu? Sečtením výšky suterénu a podlahy dostaneme 3,5 m – to je 62%. 38 % je tedy přibližně 2,15 m. Pro usnadnění výpočtu lze výšku domu jednoduše vydělit 1,618.

Z tohoto příkladu je zřejmé, že čím vyšší dům, tím vyšší by měla být i střecha. Pokud tedy výška střechy jednopatrového domu podle principu zlatého řezu zřídka přesahuje 3 m, pak u dvoupatrové budovy je to obvykle více než 4 m a u třípatrové budovy budova se blíží 6 m. To znamená, že strmé střechy vypadají dobře na vícepodlažních budovách a relativně nízké střechy na jednopodlažních budovách.

Výška střechy ve vztahu k domovní kalkulačce. Informace o účelu kalkulačky

Kalkulačka běží v testovacím režimu od 24.08.2022. Jakékoli chyby, které najdete, nahlaste v komentářích nebo prostřednictvím zpětné vazby zkopírováním odkazu na výpočet.

Online kalkulačka pro šikmou střechu je určena k výpočtu úhlu sklonu svahu, počtu a velikosti krokví, množství opláštění a také objemu požadovaných materiálů. Výpočty zohledňují všechny oblíbené střešní krytiny, jako jsou keramické, cementopískové, bitumenové a kovové tašky, ondulin, břidlice atd. Plochou střechu je možné vypočítat podle zadaných parametrů. Výpočet je doplněn výkresy v různých projekcích a výkresem krokví s rozměry spodního řezu.

Všechny výpočty jsou prováděny v souladu s TKP 45-5.05-146-2009 a SNiP „Zatížení a dopady“.

Sedlová střecha je mezi ostatními typy střech nejjednodušší a hospodárná z hlediska spotřeby materiálu a práce, protože má pouze jeden sklon. Tento typ střechy je velmi oblíbený a používá se především pro garáže, hospodářské budovy a jiné nebytové prostory. Může být podkrovní nebo nepodkrovní.

Pro tuto střechu jsou použitelné téměř všechny oblíbené typy střešních krytin, podstřešních materiálů a izolace. Pro tento typ střechy jsou použitelné různé úhly sklonu, ale nejčastěji se používají malé úhly. V tomto případě je nutné počítat se zvýšeným zatížením střechy sněhem a urychleně ji od sněhu odklízet.

Při vyplňování údajů věnujte pozornost doplňujícím informacím se znakem Další informace

Níže je uveden úplný seznam provedených výpočtů se stručným popisem každé položky. Svou otázku můžete položit také pomocí formuláře vpravo.

Výška střechy domu je 10n. Nejdůležitějším parametrem při stavbě valbové střechy je výška: na čem závisí, jak vypočítat?

Valbové střechy jsou mezi soukromými developery velmi oblíbené.

Architektonické řešení je srovnatelné s jinými typy střech.

Výška střechy ovlivňuje schopnost střechy účinně odvádět déšť a sníh. Hodnota parametru je důležitá při konstrukci podkroví.

výrazně ovlivňuje náklady na stavbu valbové střechy. Čím větší je, tím delší jsou šikmé a obyčejné krokve a čepy.

Současně s prodlužováním krokví se zvětšuje plocha střechy, což si vyžádá větší množství krycího materiálu.

Pro vyvážení nákladů na výstavbu se získáním požadovaného objemu půdního prostoru je nutné provést přesnou kalkulaci.

To vám umožní najít optimální vertikální velikost valbové střechy.

Na čem to závisí?

Hlavní faktory ovlivňující vzdálenost od brusle:

• Zobrazit.
• Atmosférické jevy a nadmořská výška.
• Přítomnost podkroví nebo podkroví.
• Typ střechy.

Typ krokvového systému

Rámy beder se dělí do tří hlavních typů:

• Rámy krokví stanového typu se skládají ze 4 svahů ve tvaru identických rovnoramenných trojúhelníků (), sbíhajících se v horním bodě. Snížená kolmice z ní do horního patra budovy bude ve výšce konstrukce stanu. Takové střešní konstrukce se často používají pro zahradní altány a další čtvercové budovy. Svislice valbové střechy se zpravidla rovná délce Mauerlatova nosníku jednoho z boků. To lze vidět z geometrických struktur šikmých krokví a Mauerlatu, kde je úhel sklonu svahů 450.
• Klasický krokvový systém se 2 valbami se skládá ze dvou párů protilehlých svahů. Jedním jsou dva koncové boky ve tvaru rovnoramenných trojúhelníků a druhý pár se skládá ze dvou rovnoramenných lichoběžníků. Všechny valby se stýkají se svou horní částí u hřebenového nosníku. Pokud je při rozpětí 6 metrů úhel sklonu krokví přísně vázán na standardní sněhové zatížení, a proto na tom závisí vertikální velikost střechy, pak jsou možné s rozpětím 12 metrů nebo více další možnosti . V takových případech se do konstrukce rámu zavádějí další výztužné prvky ve formě regálů, výztuh a vazníků. Pomocné výztužné prvky zvyšují nosnost střechy. A to zase umožňuje, aby byla střecha o něco menší, než je vypočítaný parametr.
• Poloviční designy. Výška hřebenového nosníku se vypočítá stejným způsobem jako v předchozím případě. Jediný rozdíl je v tom, že díky zkráceným valbám nesou diagonální krokve menší zatížení, což umožňuje postavit střechu méně vysoko. Vertikální poloha valbové střechy ovlivňuje náklady na její výstavbu. Čím menší je vertikála, tím méně materiálu je zapotřebí, a tedy i finančních nákladů.

Výška hřebene domu je 6n. První metoda je matematická

Pro výpočet výšky hřebene sedlové střechy je nutné prezentovat její konstrukci v příčném řezu. Bude to rovnoramenný trojúhelník. Výška hřebene bude tedy výškou tohoto trojúhelníku.

Sestrojením výšky (kolmo k základně trojúhelníku) získáme dva pravoúhlé trojúhelníky, ve kterých nám jedna z nohou určí parametr, který potřebujeme. Druhou nohu lze určit vydělením celkové šířky domu 2.

Pro udržení optimálních provozních podmínek pro dům v podmínkách velkého množství srážek a poměrně silného větru se úhel sklonu střechy bere v rozmezí 20° – 45°. Výšku hřebene sedlové střechy na základě zadaných parametrů vám pomůže vypočítat Pythagorova věta a Bradisova tabulka.

Podle teorému známé všem již od školních let bude délka jedné nohy (výška hřebene) určena jako součin druhé nohy (polovina šířky domu) tangensem úhlu opačného k požadovaná noha (úhel sklonu střechy).

Uveďme hodnotu tečny úhlů od 20° do 45° v krocích po 5°.

Vypočítejme například výšku hřebene pro standardní dřevěný dům 6×8 metrů, který se nachází ve středním pásmu naší země, se sklonem střechy 40°. Podle výše uvedeného vzorce bude mít noha, kterou máme k dispozici, délku 3 metry (6:2=3).

Tangenta úhlu 40° se určí z tabulky. Je rovna 0 Vynásobíme čísla, která známe, a dostaneme:

Při zadaných parametrech tedy bude výška hřebene od domu 2,517 metru.

Obálka výšky střechy. Jak vypočítat střešní plášť?

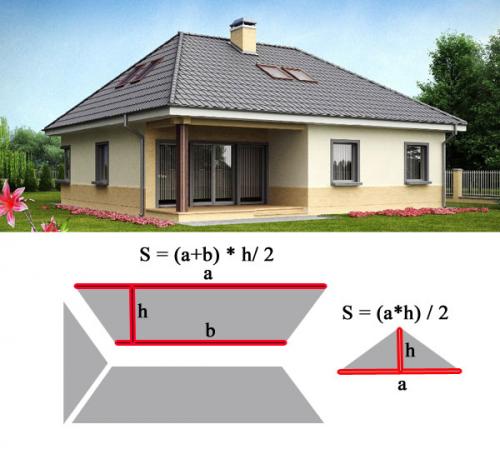

Valbovou střechu lze jako všechny střechy rozdělit do geometrických tvarů, které se pak snadno spočítají. Jak snadné je zjistit plochu střechy, jsem již podrobně psal. Určitě si přečtěte tento článek, vše vám bude hned jasné.

1. Boční strany trojúhelníků (c) – jsou to také šikmé krokve, jsou to také hřebeny valb – jsou definovány jako poměr délky obyčejné krokve (b) k sinusu úhlu boční svah.

2. b: vydělte polovinu délky koncové stěny (a/2) kosinusem úhlu bočního sklonu.

3. Délka hřebene valbové střechy: (c) vynásobte kosinusem úhlu koncového sklonu a zdvojnásobte.

4. Plocha trojúhelníku: výška trojúhelníku h vynásobená c.

5. h se zjistí pomocí Pythagorovy věty: čtverec c mínus čtverec a/2, vezměte odmocninu.

6. Plocha lichoběžníku: výška lichoběžníku b vynásobená délkou základny (boční římsa), rozdělená na polovinu.

7. Sečtením ploch všech čtyř svahů zjistíme užitnou plochu střešního materiálu.

Poznámka

Skutečné množství je určeno na základě užitné plochy jednotky tohoto nátěru specifikované výrobcem.

Například výpočet kovových tašek pro plášťovou střechu:

• Vydělte celkovou plochu střechy použitelnou plochou plechu, zaokrouhlete nahoru a přidejte okraj;
• Sečteme délky všech říms. Od celkové délky římsového pásu odečtěte 10 centimetrů potřebných pro přesah. Částku vydělte výslednou hodnotou a zaokrouhlete nahoru. Získáme požadovaný počet římsových pásů;

dávejte pozor

Podobně vypočítáme potřebný počet hřebenových prvků: sečteme délky všech valbových hřebenů a hřebene valbové střechy, od délky prvku odečteme 10 cm a součet vydělíme výsledným číslem.

Počet dřeva a desek pro krokve se vypočítá podle rámového diagramu. To zahrnuje:

• Mauerlatův paprsek;
• Šikmé (rohové) krokve;
• Obyčejné krokve;
• Krátké krokve;
• Podlahové trámy;
• Stojany;
• Valbové střechy mají hřeben;
• Doplňkové prvky: táhla, vzpěry, vzpěry, trámy, boční vaznice.

Jak vypočítat výšku střechy (hřebenu): příklady a metody výpočtu pro štítovou nebo valbovou konstrukci

Střecha soukromého domu hraje zásadní roli v jeho designu, protože slouží jako spolehlivá bariérová ochrana před srážkami, sněhem, který taje na jaře, a studeným vzduchem v zimě.

Správné uspořádání střechy umožňuje odvod vlhkosti z povrchu krytiny gravitací, tzn. aby se zabránilo zvýšení zatížení krokví nesoucích střechu.

Harmonického vzhledu soukromého objektu lze dosáhnout pouze tehdy, je-li samotná střecha zvenčí kvalitním doplňkem celkového architektonického vzhledu budovy.

Pro tyto účely je nezbytný kompetentní výpočet umístění střechy na výšku vzhledem k obecným ukazatelům konstrukce na šířku. Výška hřebene je délka v přímce od bodu označujícího střed krytiny k jeho nejvyššímu bodu.

Co určuje výšku střechy

Tento indikátor může záviset na:

• Úhel sklonu ke střeše. V oblastech, kde ročně spadne velké množství srážek (zejména v zimě časté sněžení a po zbytek času neustálé lijáky), by měl být sklon svahu umístěn pod úhlem 45 vzhledem k domu, nejlépe více stupňů.
• Rozměry celkové plochy střechy. Čím výše je střecha umístěna, tím větší bude plocha svahů, což nevyhnutelně ovlivní celkové náklady potřebné na instalaci. To je způsobeno velkým množstvím stavebních materiálů použitých v procesu vztyčování příhradové konstrukce.
• Stupeň nosnosti střešního rámu. Se stoupající střechou roste i její celková hmotnost a také zatížení, které klade na krokve. To je přesně důvod pro přidání některých dalších komponentů do rámového systému.

Výběr výšky střechy

Při projektování se předpokládá znalost ze strany stavebníka o plánované výšce střechy, protože Právě tato hodnota nejvýrazněji ovlivní jeho vlastnosti při používání.

Znalost potřebných informací týkajících se stanovení výšky střechy budoucího domu jistě pomůže při správném provedení výpočtů a vytvoření projektu, který plně odpovídá klimatickým podmínkám v regionu a účelu postaveného domu.

Že. Střecha zaručeně vydrží podstatně déle a pravděpodobně nebude vyžadovat neustálou údržbu.

Při vytváření projektového projektu pro střešní část domu je třeba vzít v úvahu následující ukazatele:

• Průměrné množství srážek spadlých za celý kalendářní rok a jednotlivá roční období. Čím vyšší je hodnota tohoto ukazatele, tím vyšší by měl být hřeben střechy.
• Zatížení od poryvů větru. Na rovném terénu, kde často fouká vítr, byste měli postavit budovu, která není příliš vysoká, se šikmou střechou.
• Účel budované konstrukce. Pokud je účelem stavebního řízení postavit obytný dům s podkrovím, musí být výška hřebene tohoto domu alespoň 2,5 metru.

Návod na výpočet výšky střechy

Tento výpočet střechy a hřebene není nijak zvlášť složitý. V procesu výpočtů je nutné vzít v úvahu skutečnost, že svislý rám budoucí střechy by měl být trojúhelníkový obrazec se stejnými stranami a základnou stejnou šířkou jako štít budovy.

Pro výpočet je nutné použít některé geometrické vzorce, například:

1. Prvním krokem je vydělit celkovou hodnotu struktury 2
2. Aby bylo možné určit požadovaný sklon, je třeba vypočítat úhel mezi úrovní svahu a povrchem.
3. Na základě Bradisovy tabulky by měla být určena tečna tohoto úhlu.
4. Zjištěný výsledek je třeba vynásobit šířkou dělenou 2. Výška střechy se obvykle volí s úhlem ne větším než 45 stupňů.

Pravidla pro výpočet výšky střechy pro soukromý dům

Tento indikátor má plný dopad na vnější vzhled domu, složitost montáže rámu a vlastnosti, které dostává. Zvláštní pozornost by tedy měla být věnována velikosti a teprve poté byste měli zakoupit příslušné materiály v požadovaném objemu.

Pokud se majitel rozhodl postavit dům vlastními silami, aby bylo možné provést vysoce kvalitní výpočty pro majitele, není absolutně nutné kontaktovat specialisty pracující ve specializovaných organizacích.

Samozřejmě budou schopni provádět požadované výpočty s extrémní přesností. Výšku střechy si ale můžete spočítat sami.

Jak vypočítat výšku hřebene střechy

Jak je známo, nadměrné podceňování, stejně jako nadhodnocování proporcí zastřešení, vede nejen k narušení estetického obrazu, ale také k budoucím porušením při jeho správném provozu.

• Někdy mohou být záměry majitele jasně v rozporu s technickými požadavky na použití, proto se doporučuje, abyste se s nimi nejprve seznámili, abyste se následně nesetkali se zjevnými porušeními.
• Proto i v procesu vytváření projektu vlastního soukromého domu můžete jeho majiteli poradit s některou ze 3 základních zásad (nebo se všemi současně).

Orientační bod č. 1. Klimatické vlastnosti regionu

O neúprosnosti klimatu by se nemělo diskutovat – protože se jí rozhodně nelze zbavit.

A výběr výšky hřebene rozestavěného domu může být ovlivněn následujícími atmosférickými jevy:

• Přítomnost častých poryvů větru. To může mít dopad zejména na rovinatý terén, kde větry nejsou omezeny žádnými geografickými rysy.
• Množství srážek, které spadne během kalendářního roku, což znamená silný déšť v teplém období nebo sněžení v chladném období.
• Neustálý tlak udusaného sněhu. V regionech, kde jsou sněhové srážky velmi častým jevem, se doporučuje stavět budovy, jejichž střechy mají sklon minimálně 45 stupňů, raději více. Takový ostrý úhel zajistí proces aktivního tání zhutněného sněhu.

Orientační bod č. 2. Střecha s podkrovím

Přítomnost poněkud použitelného podkroví zahrnuje výstavbu systému dvojitých krokví, z nichž jeden zajistí stabilitu samotného domu a druhý bude podporovat střechu.

Výška hřebene podkrovní střechy používané pro jakýkoli účel je nevyhnutelně výsledkem přidání 2 hlavních ukazatelů: výšky spodní části střechy a výšky jejího vrcholu, postaveného přímo na spodní vrstvě.

Orientační bod č. 3. Druhy střešních krytin

Existuje několik základních pravidel pro výběr krycího materiálu s přihlédnutím k výšce hřebene a stupni sklonu střechy:

• Úhel sklonu sklonu střechy by se měl zvětšovat s rostoucí velikostí jednotlivých komponentů střechy. Díky velkému počtu spár mezi krycími prvky je velmi pravděpodobné, že vlhkost bude aktivně pronikat pod střechu, tzn. Optimální je urychlit srážky.
• Čím nižší je celková výška střechy, tím menší by měl být počet spojů a spojů mezi jednotlivými krycími prvky. Nejlepší je použít velké střešní plechy, které zajistí minimální počet spojů, nebo rolovaný typ krytiny, ve kterém nebudou spoje vůbec žádné. A čím větší je výška hřebene, tím menší bude tlak utlačeného sněhu na střešní systém.
• Čím těžší je povlak, tím strmější bude muset být střecha soukromého domu instalována, aby se zabránilo trvalému nadměrnému tlaku na krokvový systém.

A i když je zaručeno, že vytvoření strmé střechy bude majitele stát mnohem víc, jasný výsledek instalace svahu pod úhlem více než 45 stupňů zachrání majitele před nepříjemnými následky zasněžené zimy.

Fotografie, jak vypočítat výšku střechy (hřeben)

Jak vypočítat výšku střechy ve vztahu k výšce domu?

Výška střechy závisí na mnoha faktorech, jako jsou klimatické podmínky, funkční účel budovy, architektonický styl atd. Existují však určité normy a doporučení, které mohou pomoci vypočítat přibližnou výšku střechy ve vztahu k výšce domu.

1. Nastavte požadovanou výšku stropu v místnostech budovy. Obvykle se výška stropu pohybuje od 2,5 do 3 metrů.
2. Určete výšku prvního patra budovy. Výška prvního patra se může lišit v závislosti na funkčním účelu budovy, ale obvykle je to od 2,5 do 3 metrů.
3. Určete požadovaný sklon střechy. Úhel střechy se může lišit v závislosti na klimatických podmínkách a architektonickém stylu budovy. Například pro severní oblasti Ruska se doporučuje úhel sklonu alespoň 30 stupňů, aby bylo zajištěno účinné odstraňování sněhu ze střechy.
4. Vypočítejte výšku střechy. K tomu použijte vzorec: H = H1 + H2 + H3, kde H je výška střechy;
   H1 – výška prvního patra;
   H2 – výška stropu v místnostech druhého patra;
   H3 – výška od střechy k hornímu bodu úhelníku střechy. Pokud je například výška prvního patra 3 metry, výška stropů druhého patra je 2,7 metru a výška od střechy k hornímu bodu úhlu střechy je 1 metr, pak výška stropu střecha bude: H = 3 + 2,7 + 1 = 6,7 metru.
5. Zvažte další faktory. V závislosti na konkrétních stavebních podmínkách mohou být nutné další úpravy výšky střechy. Například instalace okapů nebo štítů může zvýšit výšku střechy.

Je důležité si uvědomit, že stanovení výšky střechy je složitý proces, který musí vzít v úvahu mnoho faktorů a vyžaduje odborné vedení.

Navíc lze výšku střechy určit podle její funkce. Například u vodorovné střechy je třeba nastavit určitou výšku, aby byl zajištěn dostatečný sklon pro odvod vody. U střechy s negativním sklonem nebo sklonem je nutné vypočítat určitý úhel sklonu v souladu s klimatickými podmínkami a pevnostními charakteristikami materiálů.

Také při výpočtu výšky střechy je třeba vzít v úvahu faktory, jako je oblast výstavby, klimatické podmínky, typ budovy a její účel, stejně jako individuální preference vlastníka budovy.

Obecně lze výšku střechy vypočítat na základě šířky budovy a zvoleného typu střechy. Pro získání přesnějších údajů a zohlednění jednotlivých faktorů jako jsou klimatické podmínky se však doporučuje kontaktovat odborné stavební poradce nebo inženýry.
