Koňská stáj pro 10 stání, projekt „Babylon“. – pokud milujete svého koně, postavte mu dům ze skutečného dřeva podle projektu „Babylon“ od nejlepších stavitelů. Projekt Babylon nepotká osud prkenných stájí (ve skutečnosti stodol). Dřevěná stáj z „babylonského“ dřeva se zdědí a možná se jednou stane hotel, statek nebo oblíbený bar.

Takový domov pro koně bude není horší než domovy lidí. Dřevěná stáj je teplá v zimě a chladná v létě.

Nebo si možná chcete rovnou postavit stáj? s hotelem. A vydělávat peníze z pronájmu koní a hotelnictví? Poté lze hotel postavit jako dům s pokoji a stájí vedle něj.

V takovém hotelu se stájí si koně i lidé skvěle odpočinou. Je skvělé přijet na dovolenou ke koním a cítit skutečný život. Nečekejte, konejte! Níže jsou primární informace o stájích a hotelech, ale lepší kontaktujte náš personál a my vám řekneme detaily stavby.

Na trhu dřevěných staveb působíme již více než 15 let a zaručujeme, že nový produkt splňuje všechny nuance, požadavky a normy pro chov koní. Máme vlastní konstrukční, výrobní a konstrukční oddělení, rychlé dodací lhůty a rozumné ceny!

Koňská stáj „Babylon“ pro 10 stání:
Plán stáje „Babylon“ pro koně pro 10 stání:
Interiér dřevěné stáje „Babylon“ pro 10 hlav:
Projekt stáje „Babylon“ pro koně pro 10 stání:

Náčrty fasád Babylonských stájí:

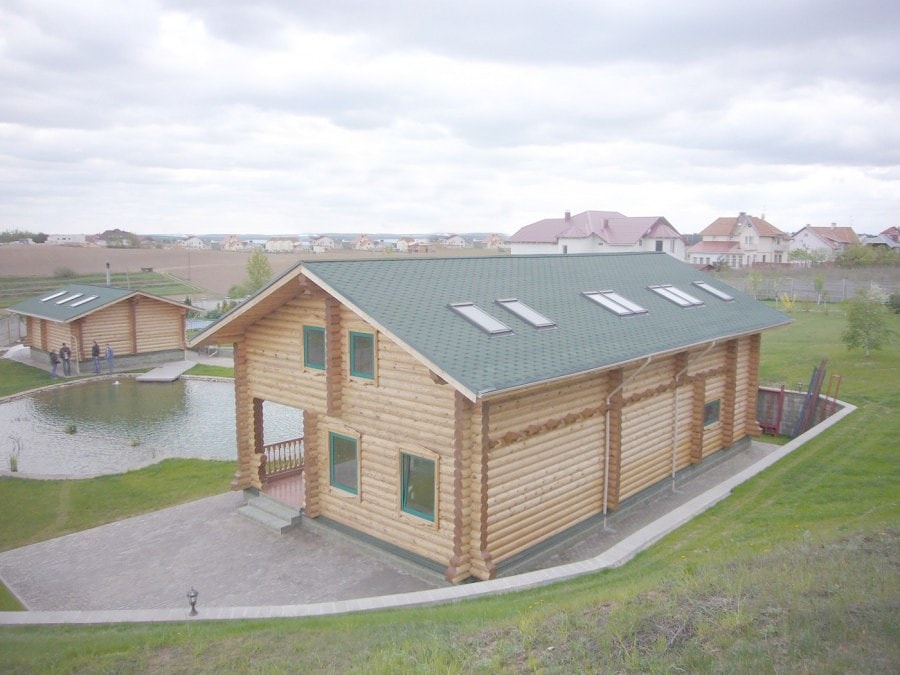

Hotel ze dřeva “Pegasus”, který lze postavit vedle stáje “Bucephalus”:

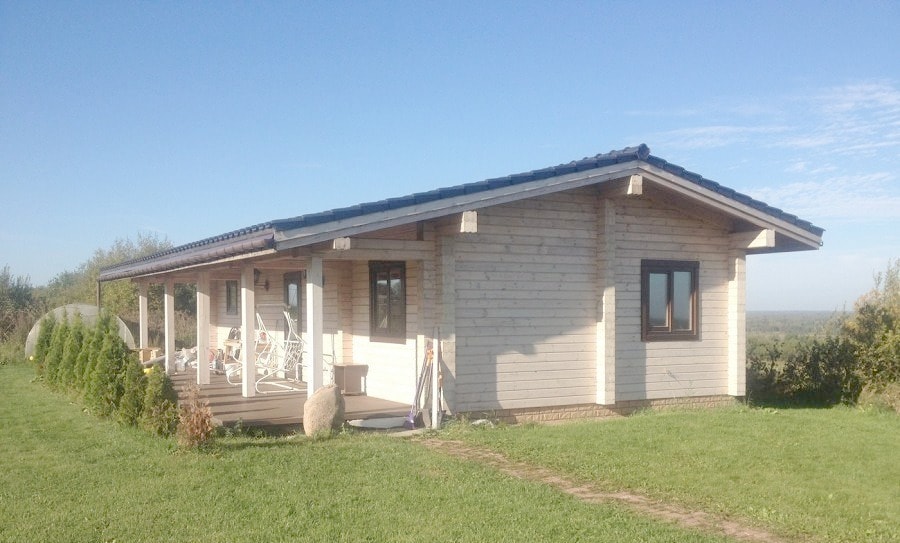

Lázeňský dům “Aurora”, který lze postavit vedle stáje “Babylon”:

Obecné informace:

Pamatujte! Konstrukce stáje by měla brát v úvahu:

• Pohodlí pro podkoní a koně
• Samostatné prostory pro vybavení, munici a krmivo.
• Velikost stáje se považuje za 9-14 metrů čtverečních na koně.
• Mělo by být volné, aby se kůň mohl snadno otáčet a pohybovat.
• Vnitřní výška od úrovně. ch.p. ke spodní části stropu – nejméně 2,8 m.
• Čím vyšší strop ve stáji, tím lepší větrání.
• Do stání není dovoleno umisťovat žádné vnitřní podpěry (sloupy, regály atd.).
• Umístění stájí na zemi závisí na klimatu. Pokud je podnebí chladné – umístění je od severu k jihu, pokud je mírné – od východu na západ.
• Jedna souvislá řada pojme až 15 stání, ale ne více.
• Standardní stabilní provedení je levnější než individuální

Dveře do stáje:

Stabilní design podlahy:

• Neklouzejte
• Vodotěsný
• Nízká tepelná vodivost
• Odolnost vůči odpadním kapalinám a dezinfekčním prostředkům.

Hliněná (klasická) stabilní podlaha:

• Levný
• Jednoduchost stavby a opravy
• Měkké na kopytech

• Obtížnost při dezinfekci
• Absorbuje koňské exkrementy

Cementová stabilní podlaha:

• Snadno se čistí
• Nedovoluje průchod vlhkosti
• Vnitřní drenáž, vnější drenáže
• V zadní části stání je vytvořen drenážní otvor a díky sklonu podlahy odtéká moč do drenáže.

Objekt je dřevěná jednopatrová stáj z kulatiny. Rozměry – 19,0×13,5 m, plocha – 240,0 m2. Stavba je symetrického a obdélníkového tvaru. Stáj je navržena pro celoroční ustájení deseti koní. Základní konstrukce stáje vyžaduje, aby byl prostor pro skladování píce a krmiva umístěn mimo budovu stáje. Je možné je umístit v budově snížením počtu stání.

Vysvětlivka

Architektonický návrh dřevěné stáje pro 10 koní Dům byl navržen pro stavbu v Rusku v souladu s technickými specifikacemi schválenými zákazníkem.

Prvotní údaje o stavebních podmínkách:

• Odhadovaná životnost minimálně 50 let (třída 3) podle GOST 27751-2014 „Spolehlivost stavebních konstrukcí a základů. Základní ustanovení“;
• Třída odpovědnosti budovy je KS-2 podle GOST 27751-2014.
• Odhadovaná zimní teplota pro klimatickou oblast II, podle SP 131.13330.2018 „Stavební klimatologie“:
  • nejchladnější pětidenní období – 32° C;
  • nejchladnější den – 36° C;
  • absolutní minimální teplota vzduchu – 42 °C.

  Hlavní celkové rozměry domu

  Dům je obdélníkového půdorysu o osových rozměrech cca 19,0 m x 13,5 m a výšce cca 6,8 m.

  Orientace stájí je na východ a jih.

  Výška nulové úrovně prvního podlaží je 0,3m.

  Byl přijat Baltský výškový systém (BSV). Výška podlahové plochy prvního patra se bere jako nulová úroveň.

  V 1. patře jsou stání pro 10 koní.

  Minimální doporučené celkové rozměry stavebního pozemku jsou 40,0 x 60,0 m.

  Zastavěná plocha je cca 240,0 m2.

  Zastavěná plocha je cca 273,0 m2.

  Hlavní charakteristiky stájí

  Objekt je jednopodlažní bez podsklepení nebo podzemí.

  Stáj má dva vchody/východy umístěné na koncích budovy.

  Rozměry brány do stájí jsou 3,15 x 2,5 m Všechny brány jsou dvoukřídlé, otevírané ven.

  Nad každým vstupem ve výšce 5,6 m je navržen přístřešek 2,2 x 3,5 m.

  Stěny ve stáji jsou hladké, bez vyčnívajících částí.

  Střecha stáje je sedlová, nevytápěná.

  Střešní krytina je taška nebo pozink.

  Úhel střechy 22 stupňů.

  Střešní konstrukce: dřevěná, krokve a trámy.

  Na střechu je navrženo instalovat solární panely.

  Rozměry stání jsou 4,0 x 3,5 m.

  Sklon podlahy ve stáních je 2 stupně směrem k uličkám.

  Plocha stání je 14,0 m2.

  Šířka chodby je 4,5m.

  Světlá výška prvního patra je 3,35m.

  Každý stánek má uvnitř samostatné osvětlení.

  Koňské stáje nejsou vytápěny, potřebnou teplotu zajišťuje teplo vytvářené zvířaty.

  Je zde možnost krátkodobého centrálního vytápění stájí v nejchladnějších zimních dnech (vzduchové nebo flexibilní elektrické ohřívače).

  Větrání stáje okny ve stájích a nucené větrání dvěma ventilátory umístěnými na opačných stranách stáje u střechy nad okny.

  Rekuperátory vzduchu je možné instalovat pro každé nebo jednotlivé stání.

  Stabilní stěny se navrhuje stavět z kulatiny o průměru 250 mm.

  Prostorová tuhost a stabilita objektu je zajištěna společnou prací základů, nosných stěn a stropů.

  Dešťová a tající voda odtéká střechou a 4 vnějšími vodovodními trubkami.

  Zásobování podestýlkou ​​a krmivem, stejně jako odvoz hnoje, je přes vrátka stájí a průchozí chodbu umístěnou ve středu budovy.

  Rohové spoje podle GOST 30974-2002.

  Ve stáji se navrhuje zajistit následující technické vybavení:

  • vytápění – nezajištěné nebo alternativní zdroje energie;
  • zásobování teplou vodou – není zajištěno nebo solární ohřívače vody;
  • přívod studené vody – místní;
  • kanalizace – není zajištěna;
  • napájení – centralizované z městské nebo místní sítě 380/220V nebo z alternativních zdrojů energie;
  • osvětlení: mimo stáj, v uličkách, ve stáních;
  • přívod plynu – ne;
  • Poznámka: připojení plynového, kanalizačního, elektrického vedení musí být provedeno v souladu s technickými podmínkami příslušných služeb a organizací;
  • telefon a internet – individuální připojení;
  • TV anténa – na vyžádání;
  • klimatizace – na opačných stranách budovy;
  • rádiový bod – na vyžádání;
  • interkom a video monitorovací systém;
  • automatický požární poplach.



  Okna a dveře

  Do oken je navrženo osazení dvojitých plastových oken (dvojskla).

  Údaje o oknech a dveřích:

  • Celkový počet oken je 12.
  • Možné celkové rozměry oken: 1,5 x 1,5 m; 1,5 x 0,8 m.
  • Celkový počet dveří je 12 (v budově a stáních).

  Poznámky

  1. Tento architektonický návrh stájí je výchozím bodem pro návrh všech souvisejících inženýrských úseků.
  2. Po dokončení části projektové dokumentace jsou možné drobné změny jednotlivých rozměrů, značek nebo odkazů.
  3. Všechna rozhodnutí o výzdobě interiéru a barevném schématu prostor, společných hal, schodišť, vchodů atd. nejsou zahrnuty v této sekci a jsou prováděny podle samostatného projektu interiéru (exteriéru).

  Ve fázi architektonického návrhu stájí je možné zpřesnit půdorysy s přihlédnutím ke specifickým požadavkům zákazníka a zadání, pokud není ovlivněna poloha nosných stěn.

  Technická řešení přijatá při návrhu stájí splňují požadavky ekologických, hygienických, hygienických, požárních a dalších norem platných v Ruské federaci a zajišťují bezpečný provoz stájí pro lidský život za předpokladu, že obyvatelé a majitelé hotelové prostory splňují designové a regulační normy a pravidla provozu a údržby nebytových prostor Ruské federace.

  • Podlahy: 1
  • Základ: Blok
  • Délka: 19 m
  • Výška: 6.8 m
  • Šířka: 13.5 m
  • Plocha: 240mXNUMX m
  • Hlavní konstrukční materiál: OC log
