Nastavení tlakového spínače pračky

Jakou roli hraje tlakový spínač v pračce? Hlavním úkolem této části je změřit úroveň objemu kapaliny a také určit přeplnění nebo nedostatek. Toto zařízení je nepostradatelným náhradním dílem pro pračky, protože bez něj nebude možné určit, kolik vody je třeba načerpat do nádrže, a co je nejdůležitější, zda je třeba přidat něco dalšího, aby byl zajištěn stabilní provoz zařízení. Tato část slouží pro pohodlné ovládání všech mycích procesů. V některých situacích však mohou nastat problémy a pak bude nutné upravit tlakový spínač.

Malý detail – důležité funkce

Proč je tlakový spínač potřebný a jaká je jeho role?

Co je tlakový spínač a proč je instalován v pračce je již jasné, ale jak to vypadá? Toto zařízení má malý kulatý tvar vyrobený z plastu. Přímo k němu je připojena dvojice vodičů a speciální trubice. Aby senzor fungoval, indikující objem naplněné vody, bude připojen k nádrži, kde je zaznamenán velmi vysoký tlak.

Jakmile čerpadlo začne čerpat vodu, začne se pomocí hadičky postupně zvyšovat tlak. Bude plně odpovídat množství nasbírané kapaliny. Jakmile je v nádrži dostatek vody, aby se zastavil její přívod, instalované relé nejprve sepne a poté se rozepne určitý kontakt. Hlavní procesor pračky, který řídí její chod, tak dostane potřebný signál, že se v nádrži nashromáždilo dostatek vody potřebné ke spuštění cyklu a praní může začít.

Jak správně nastavit tlakový spínač?

Aby tlakový spínač přesně řídil množství čerpané kapaliny, je nutné provést některá nastavení a nastavit optimální úroveň tlaku. Díky tomu bude schopen ve správný čas signalizovat zastavení dodávky vody a spustit zvolený režim mytí. Snímač pro pračku je zpravidla konfigurován přímo výrobcem a pro jeho model stanoví určité základní standardy. Majitel se s takovým problémem setkává velmi zřídka, který je nutné co nejdříve vyřešit. Pokud k tomu dojde, musíte se nejprve naučit, jak zkontrolovat tlakový spínač nainstalovaný přímo ve vaší pračce.

Rozložení snímače a šroubu pro nastavení

Někdy se můžete setkat s majiteli praček, kteří pokazí zavedená standardní nastavení, která ovlivňují činnost tlakového spínače. Problémy mohou způsobit jakékoli faktory. Stačí alespoň mírně změnit polohu, ve které se nachází speciální šroub spojený s tělem stroje. Pokud jej otočíte jedním nebo druhým směrem, přispěje to ke zvýšení nebo snížení úrovně tlaku a k selhání regulace hladiny vody, což povede k nesprávným údajům na snímači.

Nepokoušejte se změnit nastavení sami

Jaké poruchy se mohou vyskytnout při provozu součásti?

Pokud dojde k jakékoli závadě, je nezbytnou podmínkou kontrola tlakového spínače pračky. Umožní vám určit, co přesně prasklo nebo způsobilo nefunkčnost dílu.

Následující může znamenat, že se senzorem jsou určité problémy:

1. Proces mytí začíná při kriticky nízké hladině kapaliny nebo zcela bez vody. Stroje mají nejčastěji určité programy, které se aktivují při výběru režimu. V případě poruchy může automat spustit teplotní čidlo pračky a topné těleso, když ještě není dosaženo požadovaného stupně pro praní. V konečném důsledku to může způsobit vyhoření ohřívače, který by takovou funkci neměl plnit.
2. Do bubnu vniklo velké množství vody nebo může být její množství mírně nedostatečné. V některých situacích může být voda shromažďována bez zastavení, což může způsobit vážné poškození samotného zařízení.
3. Na konci dalšího cyklu se špinavá voda z nádrže neodstraní. Někdy se na konci programu odstřeďování může nakládací poklop zablokovat. Stojí za zmínku, že problémy s odstřeďováním nejsou ve všech situacích způsobeny poruchou nebo poruchou tlakového spínače.
4. Pračka nemáchá vyprané prádlo.

Takový nevýznamný malý detail je zodpovědný za tak důležité úkoly v procesu praní. Tudíž ji musíte čas od času zkontrolovat a zároveň by nebylo zbytečné kontrolovat teplotní čidlo zabudované v pračce.

Jak zkontrolovat problémy s tlakovým spínačem?

Někdy nastane nepříjemná situace, když tlakový spínač začne „zavadět“. V tomto případě nebude celý systém správně fungovat – stroj přestane provádět dané příkazy a začnou poruchy.

Důvod nesprávného provozu pračky lze zjistit pouze jejím rozebráním a kontrolou všech důležitých částí včetně senzoru a tlakového spínače. Demontáž pračky zabere čas, takže první věc, kterou byste měli udělat, je zjistit, kde přesně je umístěn tlakový spínač ve vašem modelu pračky.

Malý detail může způsobit vážné problémy

1. Nejprve musíte opatrně sejmout horní panel pračky. Chcete-li to provést, stačí odšroubovat šrouby a mírně pohnout panelem v opačném směru než vy. U většiny moderních praček je tlakový spínač umístěn v horní části u boční stěny.
2. Zkušení mechanici říkají, že bude stačit opatrně odpojit snímač hladiny vody. Ve většině případů je upevněn pomocí několika šroubů, které lze odšroubovat během několika minut.
3. Dále je třeba opatrně odpojit připojené kontakty a trubici od tlakového spínače. Stojí za zmínku, že hadice je zajištěna pomocí speciálních svorek. V této situaci jsou dvě možnosti. Nebo je rozebrat, což bude dost dlouhé a problematické. Nebo je můžete jednoduše vyříznout a nainstalovat nové.

Po demontáži tlakového spínače zkontrolujte ze všech stran a věnujte pozornost všem, i drobným poškozením. Na těle by nemělo být absolutně žádné poškození nebo dokonce drobné formace. Vyplatí se také zkontrolovat trubici a stav izolačního materiálu elektroinstalace. Pokud je to nutné, musíte odstranit všechna možná ucpání a odstranit poškození. Doporučujeme vám věnovat pozornost kontaktům snímače hladiny vody. Musí být důkladně vyčištěny.

Nyní můžete přímo zkontrolovat samotný tlakový spínač. K tomu je třeba použít hadici, jejíž délka bude přibližně deset centimetrů. Průměr hadice musí být přesně stejný jako ten, který byl předtím odstraněn. Připojte hadičku ke vstupní armatuře snímače hladiny vody a foukejte do ní co nejsilněji. Senzor by měl v tuto chvíli vytvořit kliknutí. Jejich počet se bude lišit podle toho, jak silně do hadice foukáte.

Pokud během tohoto postupu tlakový spínač nevydává vůbec žádné zvuky, může to znamenat pouze jednu věc. Nefunguje a je potřeba vyměnit díl.

Abyste si byli jisti, že snímač hladiny vody není vhodný pro další použití, musíte použít multimetr. Pomocí tohoto zařízení se měří hodnoty odporu. Pokud se při vhánění vzduchu do hadice úroveň odporu vůbec nezvýší, pak stojí za to zakoupit a nainstalovat nový tlakový spínač.

Včasná kontrola senzoru je klíčem k normálnímu provozu pračky.

Toto zařízení i vzhledem ke své velikosti hraje velmi důležitou roli v chodu celé pračky. Pokud senzor přestane fungovat, nebudete moci spustit ani ten nejjednodušší režim mytí. V některých případech mohou problémy tohoto druhu vyvolat vážnější problémy se zařízením.

Výměna snímače hladiny vody je oříšek, ale samotný proces není příliš složitý. Stojí za to pečlivě sledovat stav pračky a pak bude taková porucha včas opravena a žádný z důležitých náhradních dílů nebude poškozen.

Výměna snímače hladiny vody v automatickém stroji

Pokud po kontrole zjistíte, že tlakový spínač nefunguje, měl by být okamžitě vyměněn. Tato položka je levná, takže si ji může koupit každý. Náhradní díly potřebné k opravě můžete zakoupit online nebo ve specializované prodejně. Chcete-li vybrat správné zařízení, sdělte svému prodejci, jakou značku a model snímače potřebujete vyměnit. Vybere vám vhodnou část. Můžete si také zakoupit tlakový spínač s ohledem na jeho číslo. Toto číslo je zpravidla uvedeno přímo na dílu.

Výměna musí být včasná

K jeho výměně nepotřebujete žádné technické dovednosti. Na senzor stačí nasadit hadici, připevnit potřebné kontakty zpět a přišroubovat šrouby na místo, kde se předtím nacházela zlomená část. Poté spusťte pračku a zkontrolujte její normální provoz.

Proces výměny je velmi jednoduchý

Pokud se vám proces kontroly a výměny snímače zdá příliš komplikovaný a ani schéma vám nepomůže, měli byste kontaktovat odborníka. Rychle zkontrolují tlakový spínač a vymění jej.

Aby nedošlo k narušení činnosti snímače hladiny vody v bubnu a celého systému jako celku, pečlivě sledujte chod pračky a ošetřujte šetrně i samotné praní zařízení.

Zveřejněno 29.01.2018 Aktualizováno 18.04.2021 digrandem

Specialista na opravy praček, myček, ledniček, ledniček, klimatizací, varných desek, trub a dalších domácích spotřebičů. Více než 7 let zkušeností. Má specializované technické vzdělání.

Vyrobeno v Lake

Veřejná nabídka k uzavření darovací smlouvy

(ředitel: ),
vyzývá občany k poskytnutí daru za následujících podmínek:

1. Obecná ustanovení
1.1. V souladu s odstavcem 2 Čl. 437 Občanského zákoníku Ruské federace je tato nabídka veřejnou nabídkou (dále jen Nabídka).
1.2. V této nabídce se používají pojmy, které mají následující význam:
„Dary“ – „Darování věci nebo pravého pro obecně prospěšné účely“;
„Dárce“ – „občané, kteří dávají dary“;
„Příjemce darů“ – „“.

1.3. Nabídka je platná na dobu neurčitou od okamžiku zveřejnění na webových stránkách Příjemce daru.
1.4. Příjemce daru má právo Nabídku kdykoli zrušit jejím smazáním ze stránky svého webu na internetu.
1.5. Neplatnost jedné nebo více podmínek Nabídky neznamená neplatnost všech ostatních podmínek Nabídky.

2. Základní podmínky darovací smlouvy:
2.1. Dar slouží k udržení a provádění zákonem stanovených činností Příjemce daru.
2.2. Výši daru určuje dárce.

3. Postup při uzavření darovací smlouvy:
3.1. V souladu s odstavcem 3 Čl. 434 Občanského zákoníku Ruské federace je darovací smlouva uzavřena písemně přijetím Nabídky dárcem.
3.2. Nabídku může přijmout Dárce převodem peněžních prostředků ve prospěch Příjemce daru platebním příkazem s použitím údajů uvedených v části 5 Nabídky s uvedením v řádku „účel platby“: „dar na údržbu a vedení zákonem stanovené činnosti“, jakož i používání plastových karet, elektronických platebních systémů a dalších prostředků a systémů, které dárci umožňují převádět dary finančních prostředků na příjemce.
3.3. Provize dárcem za kteroukoli z akcí uvedených v článku 3.2. Nabídka se považuje za přijetí Nabídky v souladu s článkem 3 čl. 438 občanského zákoníku Ruské federace.
3.4. Datum přijetí Nabídky – datem uzavření darovací smlouvy je datum přijetí daru ve formě peněžních prostředků od Dárce na běžný účet Příjemce daru.

4. Závěrečná ustanovení:
4.1. Provedením úkonů uvedených v této Nabídce Dárce potvrzuje, že je seznámen s podmínkami Nabídky, cíli Příjemce daru, je si vědom významu svého jednání a má plné právo je provést a plně a bezpodmínečně přijímá podmínky této nabídky.
4.2. Tato Nabídka se řídí a vykládá v souladu s aktuálním ruským právem.

5. Podpis a údaje o příjemci daru

OGRN:
INN/KPP: /
Adresa místa:

Bankovní detaily:
Číslo bankovního účtu:
Banka:
Bankovní BIC:
Číslo korespondenčního bankovního účtu:

Souhlas se zpracováním osobních údajů

Uživatel tím, že zanechá žádost, přihlásí se k odběru, okomentuje, požádá o zpětnou vazbu, zaregistruje se nebo provede jiné úkony související se zadáním jeho osobních údajů na webové stránce https://technosova.ru, přijímá tento Souhlas se zpracováním osobních údajů (dále jen jako souhlas), který se nachází na adrese https://technosova.ru/personal-data-usage-terms/.

Přijetí Souhlasu je potvrzením skutečnosti, že Uživatel souhlasí se všemi body Souhlasu. Uživatel dává souhlas organizaci „“, která vlastní webovou stránku https://technosova.ru, se zpracováním jeho osobních údajů za následujících podmínek:

Uživatel souhlasí se zpracováním svých osobních údajů, a to jak bez použití nástrojů automatizace, tak s jejich využitím.
Souhlas je udělen se zpracováním následujících osobních údajů (nejedná se o zvláštní nebo biometrické):
• Celé jméno;
• emailová adresa);
• další údaje poskytnuté Uživatelem.

Osobní údaje uživatele nejsou veřejně dostupné.

1. Účelem zpracování osobních údajů je poskytnout plný přístup k funkčnosti webu https://technosova.ru.

2. Základem pro shromažďování, zpracování a uchovávání osobních údajů jsou:
• Umění. 23, 24 Ústavy Ruské federace;
• Umění. 2, 5, 6, 7, 9, 18–22 federálního zákona ze dne 27.07.06. července 152 č. XNUMX-FZ „O osobních údajích“;
• Umění. 18 federálního zákona ze dne 13.03.06. března 38 č. XNUMX-FZ „o reklamě“;
• Stanovy „“;
• Zásady zpracování osobních údajů.

3. Při zpracování osobních údajů budou prováděny následující úkony s osobními údaji: shromažďování, evidence, systematizace, shromažďování, uchovávání, upřesňování (aktualizace, změna), vytěžování, použití, přenos (distribuce, poskytování, zpřístupňování), depersonalizace , blokování, odstranění, zničení.

4. Předávání osobních údajů skrytých pro obecné nahlížení třetím stranám se neprovádí, s výjimkou případů stanovených právními předpisy Ruské federace.

5. Uživatel potvrzuje, že jím uvedené osobní údaje patří jemu osobně.

6. Osobní údaje jsou uchovávány a zpracovávány do doby likvidace organizace „“. Uchovávání osobních údajů se provádí v souladu s federálním zákonem č. 125-FZ „O archivnictví v Ruské federaci“ a dalšími regulačními právními akty v oblasti archivace a archivace.

7. Uživatel souhlasí s přijímáním informačních zpráv z webu https://technosova.ru. Osobní údaje jsou zpracovávány do doby, než se Uživatel odhlásí z odběru informačních zpráv.

8. Souhlas může Uživatel nebo jeho zákonný zástupce odvolat zasláním Odvolání souhlasu na email – [email protected] s označením „Odvolání souhlasu se zpracováním osobních údajů.“ Pokud Uživatel odvolá souhlas se zpracováním osobních údajů, má organizace „“ právo nadále zpracovávat osobní údaje bez souhlasu Uživatele, pokud existují důvody uvedené v odstavcích 2 – 11 části 1 čl. 6, části 2 čl. 10 a část 2 článku 11 federálního zákona č. 152-FZ „O osobních údajích“ ze dne 27.07.2006. července XNUMX. Smazání osobních údajů má za následek nemožnost přístupu k plné verzi funkčnosti webu https://technosova.ru .

9. Tento Souhlas je neomezený a platí po celou dobu až do ukončení zpracování osobních údajů uvedených v bodech 7 a 8 tohoto Souhlasu.

10. Umístění organizace „“ v souladu se zakládajícími dokumenty: .

Důležitou součástí všech modelů SMA je pneumatický spínač. Slouží ke kontrole hladiny vody nebo mycího roztoku v nádrži SMA, proto se mu často říká snímač, nebo hladinový spínač, nebo tlakový spínač, ale my budeme tuto část nazývat tlakový senzor.

K nádrži SMA je připojena flexibilní a tenkou pryžovou nebo silikonovou hadicí, nazývanou tlaková hadice. Tlaková hadice je zase připojena ke dnu nádrže přes tzv. kompresní komoru. U naprosté většiny modelů SMA je tlakový senzor umístěn v horní části pouzdra vedle nádrže, obvykle se montuje na některou boční stěnu pouzdra, např. jako na Obr. 1 a schéma zapojení je na obr. 2.

Obr. 1. Příklad umístění tlakového senzoru v pouzdře SMA

Obr. 2 Typické schéma připojení tlakového snímače k ​​nádrži CMA

Existují však modely SMA, ve kterých je snímač tlaku umístěn pod nádrží.

Tato možnost je znázorněna na Obr. 3.

Obr. 3 Příklad umístění nestandardního snímače tlaku

Toto uspořádání tlakového snímače je dosaženo pomocí originální kompresní komory, která je ke dnu nádrže připojena přes pryžovou průchodku. Tato komora je cívka vylisovaná z plastu se vzduchovými „vaky“. Výstup komory je propojen tlakovou hadicí s tlakovým čidlem.

Snímače tlaku jsou designově velmi různorodé.

Nejprve se podívejme na návrh pneumatického tlakového senzoru, který byl široce používán a používá se v SMA různých modelů – od těch nejjednodušších až po modely s mikrokontrolérem.

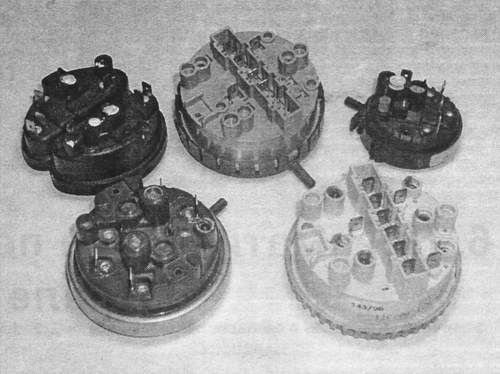

Na Obr. Obrázek 4 ukazuje několik typických konstrukcí tlakových snímačů.

Obr. 4 Typické konstrukce tlakových snímačů

Všechny jsou vyrobeny v kulatých pouzdrech, ale tvar pouzdra je obecně lhostejný, protože všechny tyto tlakové senzory mají stejný funkční účel. Například snímač tlaku na Obr. 6.5 má oválný tvar, který byl zřejmě určen konstrukcí SMA.

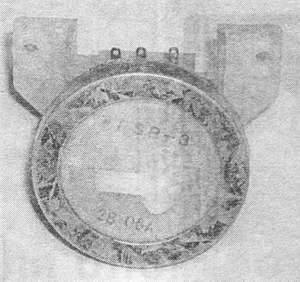

Obr. 5 Typ snímače tlaku

Zvažme princip fungování pneumatických spínačů. Na Obr. Obrázek 6 ukazuje zařízení jednoúrovňového snímače tlaku.

Obr. 6 Zařízení pneumatického snímače tlaku

Než se o tom budeme bavit, připomeňme: pro dosažení úspory vody při praní (alespoň ve všech vyspělých zemích) je zapotřebí různé množství vody a pracího roztoku.

Například: při praní bavlněných tkanin se používá jedna úroveň a při máchání je potřeba více vody, ale při praní vlny nebo syntetických tkanin v „jemných“ pracích programech je potřeba ještě více vody. Proto se používají tzv. víceúrovňové snímače tlaku. Podle toho obsahují několik skupin kontaktů – podle počtu spínacích úrovní.

Jak tedy funguje náš jednoúrovňový tlakový senzor? Takové snímače se používají v nejjednodušších SMA, ale u některých modelů jsou z konstrukčních důvodů použity dva podobné snímače tlaku najednou.

Když voda vstoupí do nádrže pračky, vzduch v tlakové hadici a ve spodní komoře tlakového snímače vyvíjí tlak na pružnou pryžovou membránu (membránu). Membrána má přítlačnou podložku s plastovou špičkou. Jelikož se membrána vlivem tlaku vzduchu ohýbá, přítlačná podložka tlačí špičkou na pružinu kontaktní skupiny tlakového snímače. Skupiny kontaktů jsou vysokorychlostní spínací kontakty, které jsou znázorněny na Obr. 7.

Obr. 7. Kyvné kontakty

Po dosažení požadované hladiny vody v nádrži se sepnou kontakty, vypne se napájení z vodovodních ventilů a SMA se přepne do režimu mytí. Pozor na drobnost: ve vstupní armatuře tlakového snímače je vstupní otvor velmi malého průměru – asi 0,2 mm – tzv. škrticí klapka. Jeho účelem je dát senzoru tlaku určitou setrvačnost, aby se eliminovaly falešné poplachy během mytí.

Když prádlo absorbuje vodu vstupující do nádrže, tlakový senzor opět napájí ventil přívodu vody – stroj doplní vodu na požadovanou úroveň.

U některých provedení je škrticí klapka instalována přímo do tlakové hadice ve formě plastové průchodky s otvorem.

Nyní se podívejme, jak funguje víceúrovňový snímač tlaku.

Začněme třístupňovým snímačem tlaku. Na Obr. 8 je zobrazen v demontu.

Obr. 8. Třístupňový snímač tlaku

Obsahuje tři skupiny přenosových kontaktů. Všechny jsou umístěny v horní části pouzdra tlakového snímače – nad membránou (membránou). Pro zachování spínacího pořadí používá tlakový snímač různě ramena vahadla a kontaktní pružiny mají různé tloušťky.

Pokud potřebujete zkontrolovat funkčnost tlakového snímače, odpojte tlakovou hadici a místo ní nasaďte kus vhodné pryžové nebo silikonové hadičky. Pak je potřeba do toho fouknout. Při přepínání kontaktních pružin bude slyšet zřetelné cvaknutí.

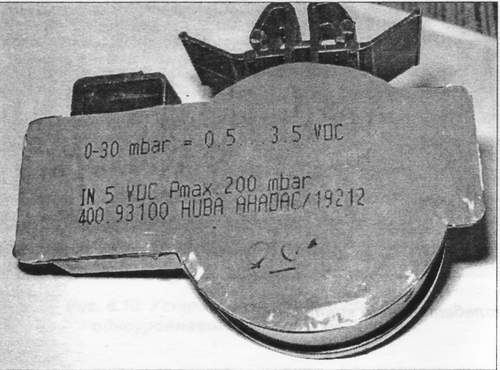

Úplná spolehlivost spínání je kontrolována ohmmetrem nebo testem spojitosti. V případě potřeby takové kontroly je nutné SMA vypnout, jinak může dojít k vyhoření topného tělesa a jinému vážnému poškození. Informace o tom, na jaké úrovně tlaku je zařízení nastaveno, je obvykle vytištěna na těle tlakového senzoru. Úrovně aktivace a uvolnění (obr. 9) jsou uvedeny buď v milimetrech vody (mm H₂O – mm vody. Umění. = 1 kgf/m 2) nebo v milibarech.

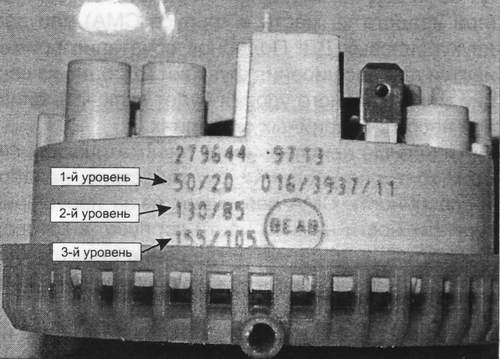

Obr. 9. Označení hodnot tlaku na snímači
