Jaký tlak by měly splňovat uzavírací ventily?

Podrobnosti Autor: LLC NPO Spetsneftemash Zveřejněno: 16. června 2023 Vytvořeno: 16. června 2023 Aktualizováno: 15. prosince 2023 Podrobnosti vytvořeno: pátek 16. června 2023 12:19 Aktualizováno: pátek 15. prosince 2023 11:07 Publikováno pátek , 16 června 2023 12:19 Autor: Still

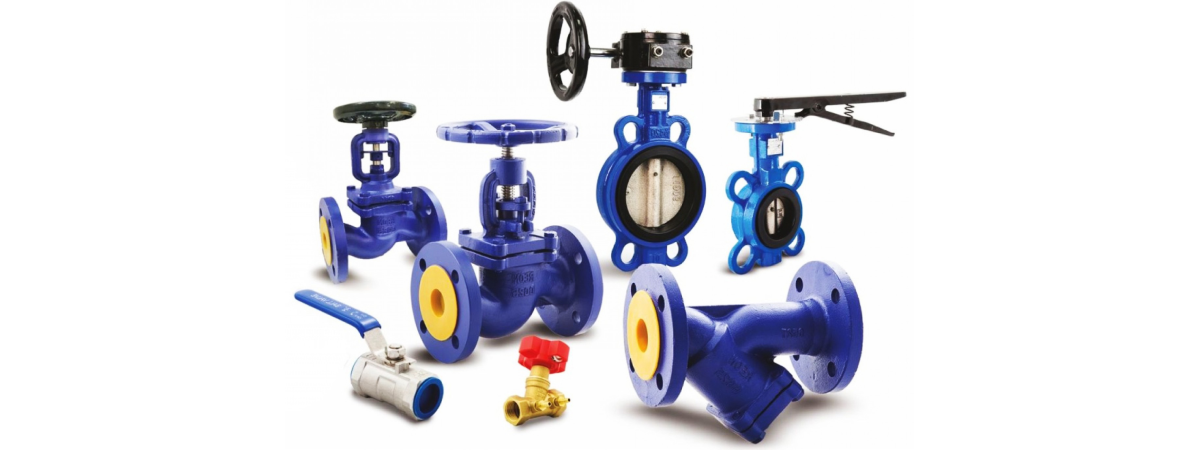

V celkovém počtu zařízení a komponent používaných v potrubních systémech pro sledování a regulaci proudění pracovního prostředí a sjednocených pojmem „potrubní armatury“ patří 4/5 mechanismů k typům uzavíracích armatur – jedná se o ventily, šoupátka, kohouty, uzávěry, ventily, klapky a jiné . Všechna tato zařízení se používají jak k regulaci průtoku kapaliny nebo plynu, tak k úplnému zablokování průchozích kanálů. Ventily, kohouty, šoupátka jsou instalovány na hlavních sítích pracujících za různých podmínek a namontované pro různé účely. To vedlo k rozlišení obecných a specifických požadavků na uzavírací a regulační prvky uvedené v předpisech. Aby zařízení splnilo ustanovení uvedená v dokumentaci, provádějí se zkoušky zaměřené na potvrzení shody se skutečnými provozními normami a bezpečné používání.

Základní požadavky na potrubní armatury

Zařízení jakéhokoli typu a účelu musí splňovat obecné technické požadavky:

• životnost od okamžiku prodeje do selhání je nejméně 25–30 let;
• provozní životnost – od tisíce cyklů při zachování hranice ztráty těsnosti;
• síla působící na pohon mechanismu (v kgf•m) – méně než 30,6 (instalace byla provedena bezdušovou metodou) a 25,5 (instalace byla provedena bezdušovou metodou);
• kontaktní plochy s potrubím musí být utěsněny (na obou stranách);
• připojovací rozměry pro připojení jakéhokoli typu odpovídají uznávaným národním normám pro potrubí;
• Těleso musí mít grafické značení – šipky označující, kterým směrem se pracovní médium pohybuje, a znaky hraničních poloh.

Nyní musíme zvážit jaké jsou požadavky na uzavírací ventily?kromě technických.

Všeobecné bezpečnostní požadavky na uzavírací ventily

Regulační dokumenty popisující standardní požadavky na produkty udávají bezpečnostní požadavky, a to jak obecné, tak související s různými typy uzamykacích jednotek:

• GOST R 53672-2009 – obecná ustanovení;
• GOST 5761 – požadavky na ventily;
• GOST R 53673 – vše o klapkách;
• GOST 5762 – týká se ventilů;
• GOST 21345 – specifikuje údaje o jeřábech.

Při výrobě uzavíracích a ovládacích mechanismů se používají pouze schválené materiály. Požadavky na ně jsou uvedeny v dokumentu číslo P 53672-2009. Zmiňuje následující:

• bezpečnost při výrobě, uvádění do provozu, opravách a restaurátorských pracích;
• označování výrobků;
• obsah průvodní dokumentace.

Při výrobě kohoutků, armatur, šoupátek a dalších armatur je zajištěna jejich těsnost. Tento ukazatel je klasifikován v závislosti na typu pracovního prostředí a tlaku v potrubních systémech. To je uvedeno v GOST 9544.

Požadavky na značení potrubních armatur

Ve výše uvedené normě R 53672-2009 je článek 6.6 obsahující informace o značení armatur. Co musí výrobce uvést na výrobku:

• jméno výrobce (lze nahradit ochrannou známkou);
• materiál pro výrobu částí těla;
• ukazatel směru proudění kapaliny;
• indikátory tlaku – jmenovitý PN, provozní P_p, vypočteno P;
• jmenovitá světlost – DN;
• teplota chladicí kapaliny (max) – pro komponenty označené symbolem P_p.

Písmena, číslice a symboly musí být snadno čitelné a musí zůstat na obalu po celou dobu životnosti od okamžiku prodeje až po zamítnutí.

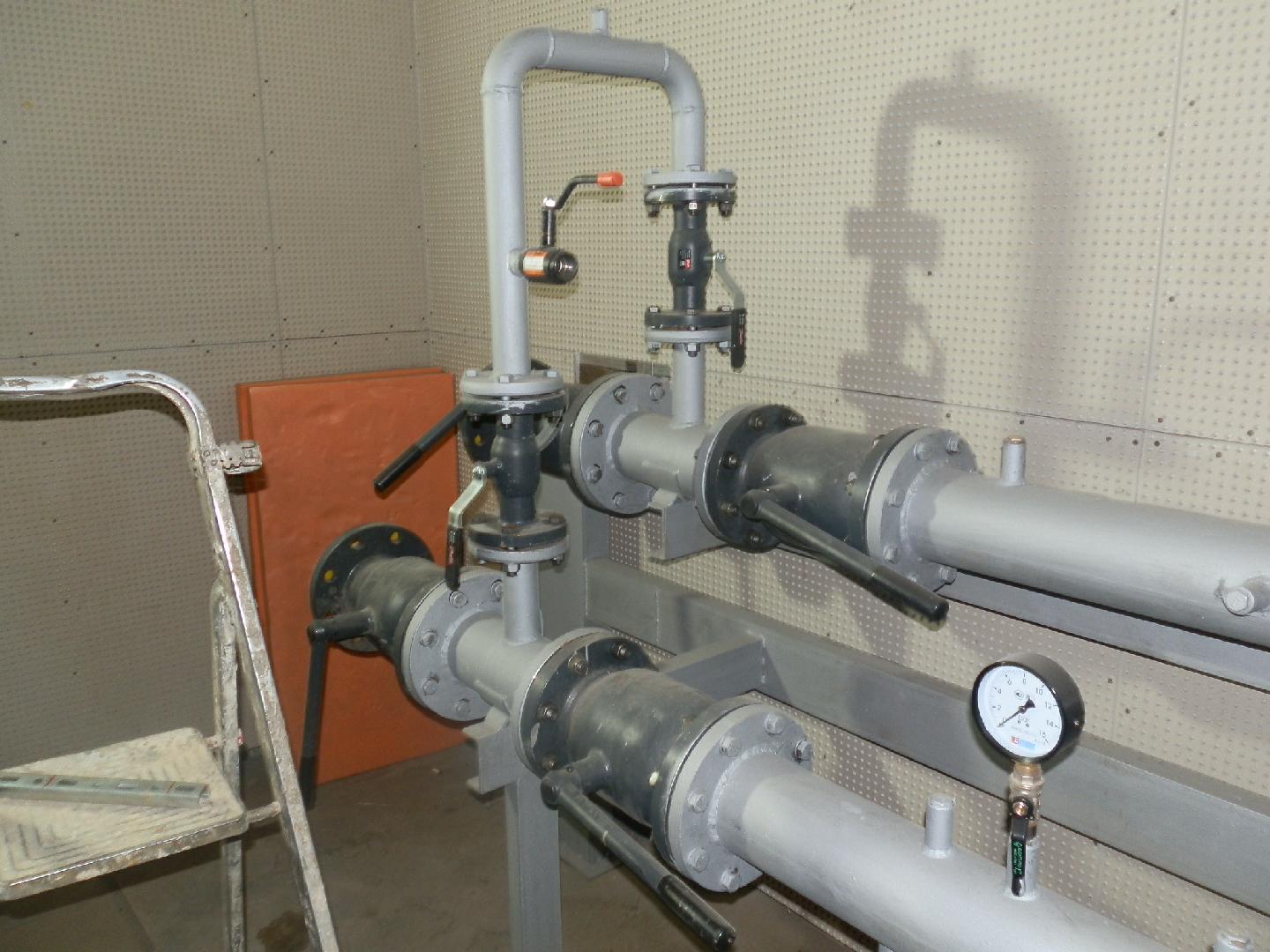

Požadavky na uzavírací armatury tepelných sítí

Při instalaci topných sítí berou inženýři v úvahu následující normy. Instalace kohoutků, ventilů, ventilů a dalších uzamykacích zařízení se provádí:

• na všech místech připojení potrubí ke zdroji tepelné energie – nezávisí na velikosti potrubí a druhu pracovního média;
• v topných sítích (HT), kde voda působí jako chladivo a průměr průtoku přesahuje 100 mm (maximální vzdálenost mezi vraty je 1 km);
• na každé větvi hlavního potrubí, kterým cirkuluje pára nebo voda (pokud je průměr potrubí větší než 100 mm).

Dokumentace upravuje druhy surovin pro výrobu ventilových mechanismů instalovaných na určitých místech hlavní tepelné sítě. V místě, kde je pracovní médium vypouštěno z generátoru tepla, podél potrubí, na vstupu do trafostanice, lze použít pouze ocelové komponenty.

Kovové výrobky vyrobené ze slitiny železa s vločkovým grafitem obsahujícím uhlík je zakázáno používat ve vozidlech, pokud je potrubí položeno v oblasti, kde teploměr nepřesáhne –10 °C. Výjimkou jsou systémy TUV. Bronzové a mosazné výrobky lze montovat na topné sítě za předpokladu, že maximální teplota ohřevu pracovního prostředí je 200 °C.

Požadavky na uzavírací ventily instalované na plynovodu

Charakteristické vlastnosti pracovního prostředí cirkulujícího v plynovodech určují požadavky na potrubí požadavky na kování. Jedná se o následující ukazatele:

• tlak plynu v potrubí – až 9,8 MPa;
• stupeň ohřevu plynu v místě výstupu z kompresorové stanice není vyšší než 120 °C.

Je bráno v úvahu chemické složení plynu, protože látky, které obsahuje, mohou aktivovat korozní procesy na kovovém povrchu. Mohou to být:

• sirovodík;
• oxid uhličitý;
• kondenzovaná voda;
• methylalkohol;
• diethylenalkohol (DEG);
• mechanické nečistoty a podobně.

S přihlédnutím k těmto negativním faktorům byly stanoveny požadavky na potrubní armatury určené k instalaci na plynárenské sítě:

• stupeň hydraulického odporu;
• možnost vyřazení části potrubí, zařízení nebo kontejneru z topné sítě za účelem opravy;
• zajištění těsnosti všech spojů;
• Není povoleno, aby síla při zavírání a otevírání blokovacího prvku byla větší, než je uvedeno v regulační dokumentaci – to umožňuje rychle ručně ovládat průtok;
• přizpůsobení průměru uzavírací a řídicí jednotky a potrubí – nezbytné pro volný pohyb zařízení pro čištění kanálů, jako jsou kartáče a čisticí koule.

Ustanovení 4.3.3. GOST R 53672-2009 vysvětluje stupeň požární odolnosti součástí instalovaných v sítích pro přepravu hořlavých plynných uhlovodíků a ropných produktů. Při výrobě komponentů se používají nehořlavé materiály a za účelem zjištění schopnosti odolávat ohni se provádějí specifické zkoušky testování uzavíracích ventilů. Takové testy zahrnují „celulózový režim“, kdy jsou vytvořeny podmínky, které jsou identické s těmi, které se vytvoří, když dojde ke skutečnému požáru. Parametry blízké reálným podmínkám jsou uvedeny v GOST 30247.0-94.

Testování uzavíracích ventilů

Všechny výrobky musí odpovídat vlastnostem uvedeným ve státních normách a technických specifikacích. K ověření se provádějí testy na hydraulických lavicích v laboratořích, přičemž se kontroluje:

• pevnost součástí;
• těsnost;
• stabilita svarů;
• dodržování teplotních podmínek;
• klimatické změny a další parametry.

Na základě výsledků zkoušek se vypracuje protokol o zkoušce, údaje se zaznamenají do protokolu a vystaví se závěr, kterým je protokol o zkoušce.

Kde objednat uzavírací ventily, které splňují požadavky

NPO Spetsneftemash LLC se zabývá výrobou a prodejem kovových výrobků bez zprostředkovatelů a nabídek koupit uzavírací ventily za tovární ceny. Společnost garantuje kvalitu výrobků, potvrzuje ji certifikáty shody a dalšími průvodními dokumenty. Chcete-li zjistit cenu, vybrat kohoutky, šoupátka, ventily a další produkty pro daný projekt, můžete provést objednávku na telefonním čísle 8-800-3021-565. Vedoucí prodejní kanceláře oznámí dodací lhůtu produktů. Společnost dodává kovové výrobky do jakéhokoli města v Rusku a zemích SNS.
